Cechy produktu
Wybrane atuty
Zakres pracy do -25oC
Pompy są przygotowane do sprawnej pracy nawet przy ekstremalnych temperaturach zewnętrznych, nawet do – 25°C.
Podczas mroźnej zimy gwarantują przygotowanie ciepłej wody do zasilania
CO i CWU.
Maksymalna temperatury wody zasilania to 62°C
Gdy wykorzystujesz pompę ciepła do ogrzewania pomieszczeń grzejnikami konieczna jest możliwość przygotowania wody do zasilania instalacji o wyższej temperaturze.
Pompy Rotenso Windmi umożliwiają przygotowanie wody nawet o temp. 62°C
Programowalny Dry Contact
Umożliwia zaprogramowanie do czterech przycisków. Użytkownik ma możliwość stworzenia niezależnych kontaktów, które w zależności od potrzeby mogą na przykład uruchamiać pompę lub wymuszać przełączenie na tryb szybkiego CWU.

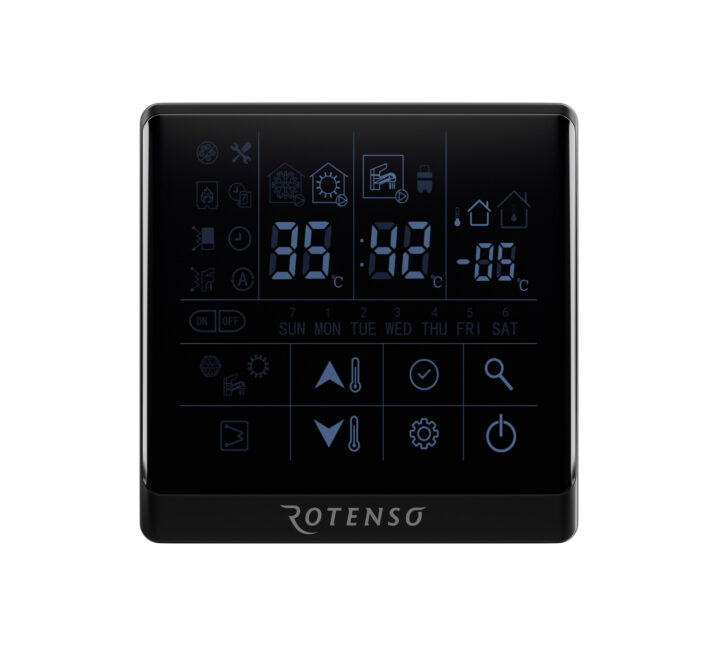

Sterownik z czujnikiem temperatury
Czujnik temperatury z dotykowym sterownikiem pozwala na bieżącą, precyzyjną kontrolę temperatury wewnątrz pomieszczenia.
Wbudowany moduł WiFi
Ty sterujesz – On wykona.
Rotenso Windmi oferuje możliwość sterowania pompą zarówno z poziomu sterownika przewodowego jak również z poziomu aplikacji mobilnej TUYA SMART. Niezależnie czy przebywasz w domu czy też jesteś poza nim.
Funkcja modułu WiFi to dodatkowa cecha produktu, aplikacja dostarczana jest przez zewnętrzny podmiot (dewelopera).
Sterowanie przez aplikację mobilną
Urządzeniem Rotenso Windmi Monoblock możesz sterować za pomocą tabletu lub smartfona zarówno w domu, jak i poza nim.
Funkcja modułu WiFi to dodatkowa cecha produktu, aplikacja dostarczana jest przez zewnętrzny podmiot (dewelopera).
Cechy produktu
Inne atuty
Poziom efektywności
energetycznej: A+++ (35°C)
Poziom efektywności
energetycznej: A++ (55°C)
Sterowanie pogodowe
Sterownik przewodowy obrazkowy
Sterownik przewodowy
z czujnikiem temperatury
Wbudowany
moduł WIFI
Sterowanie poprzez
aplikację mobilną
Wbudowana grzałka
tacy ociekowej
62°C temperatura
wody zasilania
Maksymalny punkt
COP 4,75 (1)
Grzanie
przy -25°C
Funkcja USB
aktualizacja
Wydajne
ogrzewanie
Specyfikacja techniczna
Podstawowe parametry
KODY EAN:
JEDNOSTKA (MONOBLOCK)
EAN: 5905567602276
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
WIM60X1
Tryby pracy
Grzanie i chłodzenie
ZASILANIE
Zasilanie
220-240~50, 1f
V-Hz, Ø
GRZANIE
Grzanie (A7/W35)
Wydajność
6,00
kW
Grzanie (A7/W35)
Pobór mocy
1,34
kW
Grzanie (A7/W35)
COP
4,45
Grzanie (A7/W45)
Wydajność
6,00
kW
Grzanie (A7/W45)
Pobór mocy
1,73
kW
Grzanie (A7/W45)
COP
3,45
Grzanie (A7/W55)
Wydajność
5,80
kW
Grzanie (A7/W55)
Pobór mocy
2,14
kW
Grzanie (A7/W55)
COP
2,70
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
5,50
kW
Chłodzenie (A35/W18)
Pobór mocy
1,375
kW
Chłodzenie (A35/W18)
EER
4,00
Chłodzenie (A35/W7)
Wydajność
5,00
kW
Chłodzenie (A35/W7)
Pobór mocy
1,81
kW
Chłodzenie (A35/W7)
EER
2,75
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,75
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
6,05
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
187
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
2583
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,25
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
5,59
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
127
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
3480
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,51
SEER
TWW przy 18⁰C
6,39
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B32
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
Czynnik chłodniczy
Ilość [do 15 mb]
1,1
kg
Czynnik chłodniczy
Ilość [do 15 mb]
0,7425
TCO2eq
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 6
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
53
dB(A)
Poziom mocy akustycznej
64
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1335 × 475 × 875
mm
Wymiary brutto
(S×G×W)
1420 × 535 × 1045
mm
Waga netto / Waga brutto
109 / 125
kg
Rozstaw mocowań
(S1 × S2 × G)
836 × 445
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~50 / -25~43
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie przestrzeni
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie przestrzeni
25~62
°C
Temperatura wody na wyjściu
CWU (zbiornik)
40~62
°C
GRZAŁKA ELEKTRYCZNA
OBIEG WODNY
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
KODY EAN:
JEDNOSTKA (MONOBLOCK)
EAN: 5905567602283
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
WIM80X1
Tryby pracy
Grzanie i chłodzenie
ZASILANIE
Zasilanie
220-240~50, 1f
V-Hz, Ø
GRZANIE
Grzanie (A7/W35)
Wydajność
8,00
kW
Grzanie (A7/W35)
Pobór mocy
1,70
kW
Grzanie (A7/W35)
COP
4,70
Grzanie (A7/W45)
Wydajność
8,00
kW
Grzanie (A7/W45)
Pobór mocy
2,22
kW
Grzanie (A7/W45)
COP
3,60
Grzanie (A7/W55)
Wydajność
7,70
kW
Grzanie (A7/W55)
Pobór mocy
2,70
kW
Grzanie (A7/W55)
COP
2,85
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
7,00
kW
Chłodzenie (A35/W18)
Pobór mocy
1,75
kW
Chłodzenie (A35/W18)
EER
4,00
Chłodzenie (A35/W7)
Wydajność
6,50
kW
Chłodzenie (A35/W7)
Pobór mocy
2,24
kW
Chłodzenie (A35/W7)
EER
2,90
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,90
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
8,09
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
193
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
3335
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,36
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
7,61
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
131
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
4590
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,79
SEER
TWW przy 18⁰C
6,80
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B40
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
Czynnik chłodniczy
Ilość [do 15 mb]
1,6
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,08
TCO2eq
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 10
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
54
dB(A)
Poziom mocy akustycznej
65
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1335 × 475 × 875
mm
Wymiary brutto
(S×G×W)
1420 × 535 × 1045
mm
Waga netto / Waga brutto
120 / 135,5
kg
Rozstaw mocowań
(S1 × S2 × G)
836 × 445
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~50 / -25~43
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie przestrzeni
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie przestrzeni
25~62
°C
Temperatura wody na wyjściu
CWU (zbiornik)
40~62
°C
GRZAŁKA ELEKTRYCZNA
OBIEG WODNY
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
KODY EAN:
JEDNOSTKA (MONOBLOCK)
EAN: 5905567602290
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
WIM100X1
Tryby pracy
Grzanie i chłodzenie
ZASILANIE
Zasilanie
220-240~50, 1f
V-Hz, Ø
GRZANIE
Grzanie (A7/W35)
Wydajność
10,00
kW
Grzanie (A7/W35)
Pobór mocy
2,24
kW
Grzanie (A7/W35)
COP
4,45
Grzanie (A7/W45)
Wydajność
10,00
kW
Grzanie (A7/W45)
Pobór mocy
2,85
kW
Grzanie (A7/W45)
COP
3,50
Grzanie (A7/W55)
Wydajność
9,50
kW
Grzanie (A7/W55)
Pobór mocy
3,54
kW
Grzanie (A7/W55)
COP
2,68
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
9,00
kW
Chłodzenie (A35/W18)
Pobór mocy
2,25
kW
Chłodzenie (A35/W18)
EER
4,00
Chłodzenie (A35/W7)
Wydajność
8,00
kW
Chłodzenie (A35/W7)
Pobór mocy
2,66
kW
Chłodzenie (A35/W7)
EER
3,00
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,98
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
9,73
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
196
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
3980
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,41
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
9,09
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
134
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
5378
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,89
SEER
TWW przy 18⁰C
6,25
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B40
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
Czynnik chłodniczy
Ilość [do 15 mb]
1,8
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,215
TCO2eq
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 10
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
55
dB(A)
Poziom mocy akustycznej
66
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1335 × 475 × 875
mm
Wymiary brutto
(S×G×W)
1420 × 535 × 1045
mm
Waga netto / Waga brutto
126 / 142,1
kg
Rozstaw mocowań
(S1 × S2 × G)
836 × 445
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~50 / -25~43
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie przestrzeni
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie przestrzeni
25~62
°C
Temperatura wody na wyjściu
CWU (zbiornik)
40~62
°C
GRZAŁKA ELEKTRYCZNA
OBIEG WODNY
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
KODY EAN:
JEDNOSTKA (MONOBLOCK)
EAN: 5905567602306
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
WIM120X3
Tryby pracy
Grzanie i chłodzenie
ZASILANIE
Zasilanie
380-420~50, 3f
V-Hz, Ø
GRZANIE
Grzanie (A7/W35)
Wydajność
12,00
kW
Grzanie (A7/W35)
Pobór mocy
2,52
kW
Grzanie (A7/W35)
COP
4,75
Grzanie (A7/W45)
Wydajność
12,00
kW
Grzanie (A7/W45)
Pobór mocy
3,38
kW
Grzanie (A7/W45)
COP
3,55
Grzanie (A7/W55)
Wydajność
11,50
kW
Grzanie (A7/W55)
Pobór mocy
4,03
kW
Grzanie (A7/W55)
COP
2,85
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
11,00
kW
Chłodzenie (A35/W18)
Pobór mocy
2,75
kW
Chłodzenie (A35/W18)
EER
4
Chłodzenie (A35/W7)
Wydajność
10,5
kW
Chłodzenie (A35/W7)
Pobór mocy
3,81
kW
Chłodzenie (A35/W7)
EER
2,75
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,91
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
11,94
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
193
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
4983
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,39
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
11,96
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
133
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
7222
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,04
SEER
TWW przy 18⁰C
6,60
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B25
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
2
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
Czynnik chłodniczy
Ilość [do 15 mb]
2,2
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,485
TCO2eq
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 4
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
56
dB(A)
Poziom mocy akustycznej
69
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1302 × 465 × 1517
mm
Wymiary brutto
(S×G×W)
1364 × 518 × 1690
mm
Waga netto / Waga brutto
180,9 / 200,9
kg
Rozstaw mocowań
(S1 × S2 × G)
784 × 428
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~50 / -25~43
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie przestrzeni
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie przestrzeni
25~62
°C
Temperatura wody na wyjściu
CWU (zbiornik)
40~62
°C
GRZAŁKA ELEKTRYCZNA
OBIEG WODNY
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
KODY EAN:
JEDNOSTKA (MONOBLOCK)
EAN: 5905567602313
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
WIM140X3
Tryby pracy
Grzanie i chłodzenie
ZASILANIE
Zasilanie
380-420~50, 3f
V-Hz, Ø
GRZANIE
Grzanie (A7/W35)
Wydajność
14,00
kW
Grzanie (A7/W35)
Pobór mocy
3,01
kW
Grzanie (A7/W35)
COP
4,65
Grzanie (A7/W45)
Wydajność
14,00
kW
Grzanie (A7/W45)
Pobór mocy
3,94
kW
Grzanie (A7/W45)
COP
3,55
Grzanie (A7/W55)
Wydajność
12,00
kW
Grzanie (A7/W55)
Pobór mocy
4,36
kW
Grzanie (A7/W55)
COP
2,75
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
13,50
kW
Chłodzenie (A35/W18)
Pobór mocy
3,46
kW
Chłodzenie (A35/W18)
EER
3,9
Chłodzenie (A35/W7)
Wydajność
12
kW
Chłodzenie (A35/W7)
Pobór mocy
4,44
kW
Chłodzenie (A35/W7)
EER
2,7
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,94
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
14,03
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
195
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
5789
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,42
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
11,99
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
134
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
7204
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,05
SEER
TWW przy 18⁰C
6,37
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B25
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
2
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
Czynnik chłodniczy
Ilość [do 15 mb]
2,6
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,755
TCO2eq
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 4
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
56
dB(A)
Poziom mocy akustycznej
69
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1302 × 465 × 1517
mm
Wymiary brutto
(S×G×W)
1364 × 518 × 1690
mm
Waga netto / Waga brutto
182,9 / 202,9
kg
Rozstaw mocowań
(S1 × S2 × G)
784 × 428
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~50 / -25~43
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie przestrzeni
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie przestrzeni
25~62
°C
Temperatura wody na wyjściu
CWU (zbiornik)
40~62
°C
GRZAŁKA ELEKTRYCZNA
OBIEG WODNY
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
KODY EAN:
JEDNOSTKA (MONOBLOCK)
EAN: 5905567602320
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
WIM160X3
Tryby pracy
Grzanie i chłodzenie
ZASILANIE
Zasilanie
380-420~50, 3f
V-Hz, Ø
GRZANIE
Grzanie (A7/W35)
Wydajność
16,00
kW
Grzanie (A7/W35)
Pobór mocy
3,47
kW
Grzanie (A7/W35)
COP
4,60
Grzanie (A7/W45)
Wydajność
16,00
kW
Grzanie (A7/W45)
Pobór mocy
4,57
kW
Grzanie (A7/W45)
COP
3,50
Grzanie (A7/W55)
Wydajność
13,50
kW
Grzanie (A7/W55)
Pobór mocy
5
kW
Grzanie (A7/W55)
COP
2,70
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
14,50
kW
Chłodzenie (A35/W18)
Pobór mocy
3,81
kW
Chłodzenie (A35/W18)
EER
3,8
Chłodzenie (A35/W7)
Wydajność
14
kW
Chłodzenie (A35/W7)
Pobór mocy
5,28
kW
Chłodzenie (A35/W7)
EER
2,65
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,78
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
14,79
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
188
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
6392
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,36
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
13,06
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
131
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
7948
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,06
SEER
TWW przy 18⁰C
6,14
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B32
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
2
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
Czynnik chłodniczy
Ilość [do 15 mb]
2,6
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,755
TCO2eq
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 6
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
58
dB(A)
Poziom mocy akustycznej
70
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1302 × 465 × 1517
mm
Wymiary brutto
(S×G×W)
1364 × 518 × 1690
mm
Waga netto / Waga brutto
182,9 / 202,9
kg
Rozstaw mocowań
(S1 × S2 × G)
784 × 428
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~50 / -25~43
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie przestrzeni
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie przestrzeni
25~62
°C
Temperatura wody na wyjściu
CWU (zbiornik)
40~62
°C
GRZAŁKA ELEKTRYCZNA
OBIEG WODNY
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
Pliki do pobrania
Materiały do pobrania
WIM60X1
WIM80X1
WIM100X1
WIM120X3
WIM140X3
WIM160X3
Aplikacja mobilna
Aplikacja Tuya Smart
Pobierz aplikację i steruj wygodnie swoim urządzeniem.
