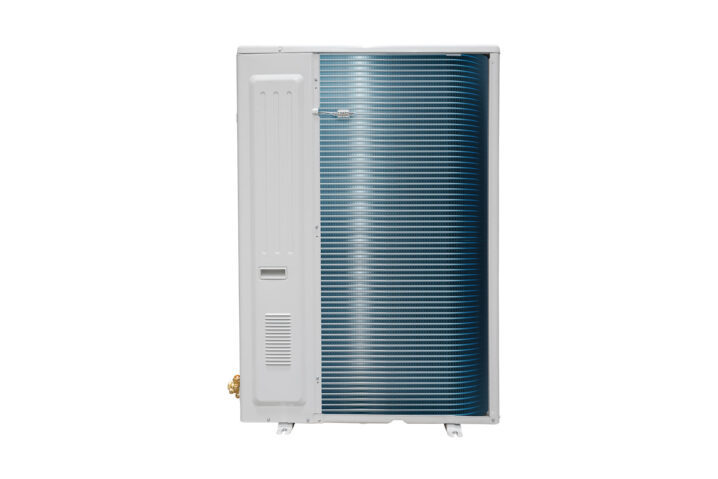

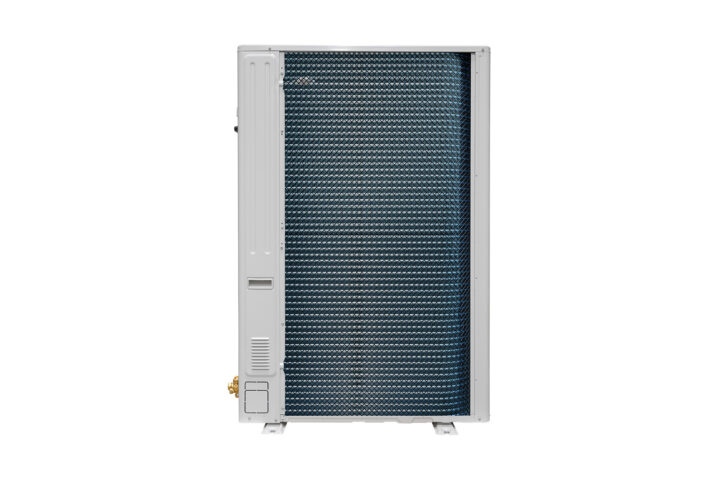

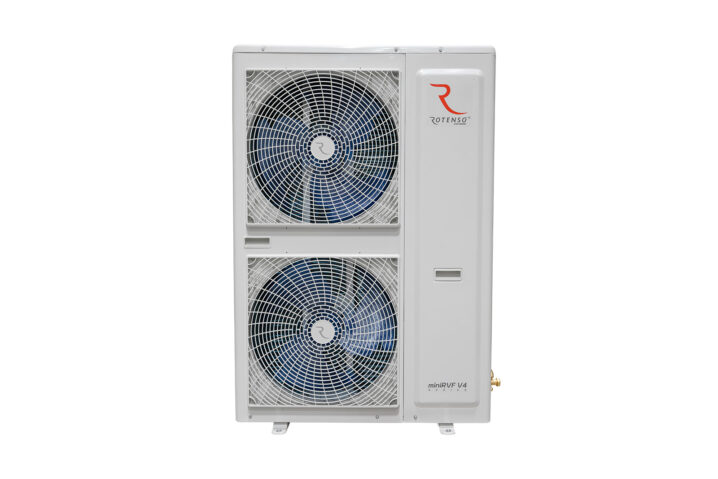

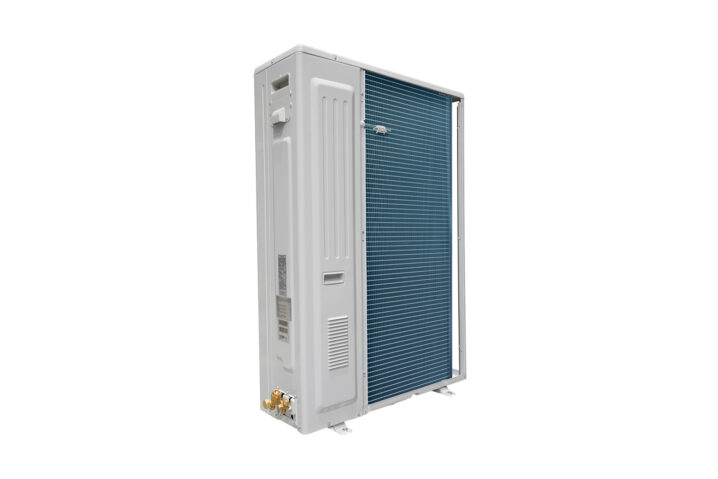

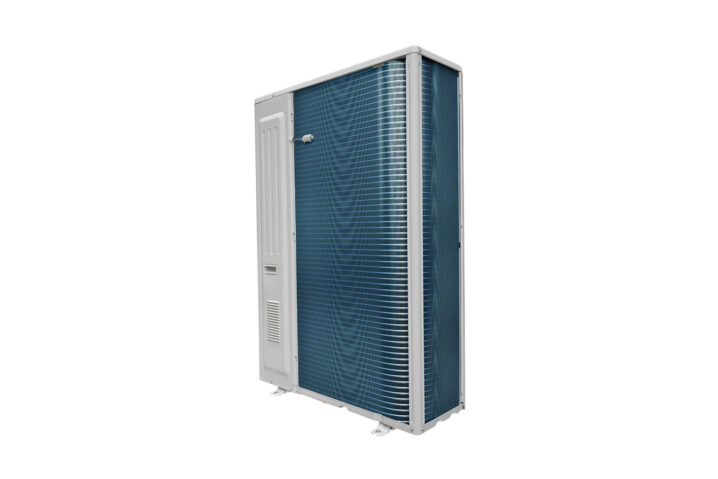

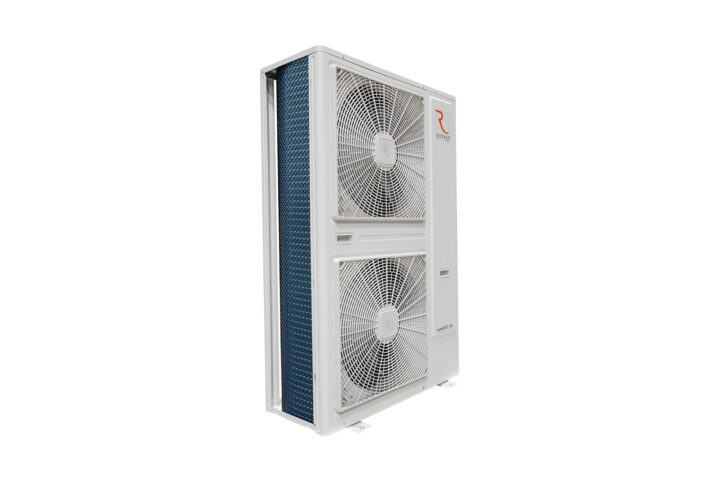

miniRVF V4

Systemy zwane miniRVF Rotenso to systemy 2-rurowe realizujące skutecznie funkcje chłodzenia lub grzania. Rozwiązanie miniRVF jest wartą uwagi alternatywą dla większej ilości urządzeń SINGLE, MULTI lub DUAL. Systemy miniRVF Rotenso, dzięki bogatemu typoszeregowi jednostek wewnętrznych i zewnętrznych, doskonałym parametrom oraz kompaktowym gabarytom, dają szerokie spektrum zastosowania. Rozwiązania stworzone w oparciu o jednostki zewnętrzne o poziomym wyrzucie powietrza dostępne w mocach od 18 kW do 33,5 kW dla pojedynczego urządzenia.

  • Gwarancja 5 lat

Zapytaj o produkt

Cechy produktu

Wybrane atuty

DO 19 JEDNOSTEK
WEWNĘTRZNYCH

Więcej

INSTALACJA FREONOWA
OPARTA O DWIE RURY

Więcej

GRZANIE NAWET
PRZY -20°C

Więcej

AKTYWNE CHŁODZENIE
PŁYTY GŁÓWNEJ

Więcej

SZYBKA I ŁATWA
DIAGNOSTYKA

Więcej

IMPONUJĄCE DŁUGOŚCI
INSTALACJI

Więcej

DO 19 JEDNOSTEK
WEWNĘTRZNYCH

Możliwość podłączenia aż do 19 szt. jednostek wewnętrznych z opcją przewymiarowania sumarycznej mocy jednostek wewnętrznych w stosunku do mocy jedn. zewn. nawet do 130%.

INSTALACJA FREONOWA
OPARTA O DWIE RURY

Systemy RVF charakteryzuje fakt, że instalacja freonowa jest oparta wyłącznie o dwie rury z czynnikiem chłodniczym, rozdzielane trójnikami systemowymi RVF, dzięki czemu do stworzenie nawet bardzo rozbudowanej instancji potrzeba mniej przestrzeni, zużywa się mniej materiałów i czasu, co przekłada się na znaczne oszczędności na etapie realizacji.

GRZANIE NAWET
PRZY -20°C

System klimatyzacji miniRVF został wyposażony w najwydajniejszą sprężarkę typu DC SKYR Inverter z wbudowaną grzałką karteru, m.in. dzięki temu jednostki mogą pracować w trybie grzania w ekstremalnie niskiej temperaturze sięgającej nawet -20°C.

AKTYWNE CHŁODZENIE
PŁYTY GŁÓWNEJ

Czynnik chłodniczy używany jest do aktywnego schładzania płyty modułowej falownika nawet o 10°C, aby utrzymać ją w bezpiecznej temperaturze pracy, nawet gdy temperatura zewnętrzna wynosi 55°C.

SZYBKA I ŁATWA
DIAGNOSTYKA

Dzięki umieszczeniu wyświetlacza diagnostycznego na płycie głównej inwertera w systemach RVF możliwe jest sprawdzanie statusu i ustawień jednostki zewnętrznej nawet bez modułu diagnostycznego.

IMPONUJĄCE DŁUGOŚCI
INSTALACJI

Rozwiązania te charakteryzują duże, w porównaniu do systemów SINGLE, DUAL, MULTI, możliwości w zakresie długości instalacji – do 120 m całkowitej długości i do 30 m przewyższenia.

Cechy produktu

Inne atuty

OGÓLNE

Czynnik chłodniczy R410A
Do 19 jednostek
wewnętrznych
Wbudowany zawór
EXV
Sprężarka SCROLL (1)
Sprężarka
2-rotacyjna (1)
Aktywne chłodzenie płyty
głównej
Kompatybilne z centralami
wentylacyjnymi
Inteligentne odszranianie
smart
Lamele X
iAIR
Rurki z wewnętrznymi
rowkami
Ścieżka przepływu
czynnika Y
Wentylatory z przepływem krzyżowym iAIR
Super cichy
wentylator
Tryb super cichej
pracy eMOTO
Tryb super cichej pracy nocnej
eMOTO
Automatyczna
adresacja
Ręczna
adresacja
Przewy-
miarowanie mocy jedn. zewn. do 130%
Chłodzenie nawet
przy 55°C
Konstrukcja 2-wentylatorowa
Klasa wodoszczelności
IPX4
Pilot serwisowy
do adresowania jedn. wewn.
Kompatybilny
z wszystkimi
jedn. wewn. RVF
Digital DC Inverter
SKYR
Grzałka karteru
sprężarki
Całkowita długość instalacji
do 120m
Grzanie w niskiej
temp. zewn. -20°C
Diagnostyka systemu
z PCB

OPCJE DODATKOWE

Zdalne sterowanie S-MAGANER
WiFi (2)
Kompatybilność
z BMS (2)
Wyjście pod sterownik
centralny (2)
(1) Wybrane modele.
(2) Opcjonalnie przy użyciu dodatkowych akcesoriów.

Specyfikacja techniczna

Podstawowe parametry
MODEL
RVF-180V4OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
10
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
18,0
CHŁODZENIE / POBÓR MOCY (kW)
5,18
CHŁODZENIE / EER (W/W)
3,47
CHŁODZENIE / SEER (W/W)
5,91
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
20,0
GRZANIE / POBÓR MOCY (kW)
5,00
GRZANIE / COP (W/W)
3,98
GRZANIE / SCOP (W/W)
3,71
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
2
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
4,2
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
9,5
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
6000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
58
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
975 × 1335 × 400
WYMIARY BRUTTO / S × W × G (mm)
1010 × 1445 × 415
ROZSTAW MOCOWAŃ / S × G (mm)
586 × 370
WAGA NETTO / WAGA BRUTTO
94,7 / 104,4
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 / Φ19,05 (3/4" / 3/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
120
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -20~30
MODEL
RVF-224V4OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
13
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
22,4
CHŁODZENIE / POBÓR MOCY (kW)
6,75
CHŁODZENIE / EER (W/W)
3,32
CHŁODZENIE / SEER (W/W)
7,65
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
24,0
GRZANIE / POBÓR MOCY (kW)
5,62
GRZANIE / COP (W/W)
4,27
GRZANIE / SCOP (W/W)
4,45
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
2
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
5,3
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
12,74
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
8000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
58
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1015 × 1430 × 450
WYMIARY BRUTTO / S × W × G (mm)
1095 × 1545 × 485
ROZSTAW MOCOWAŃ / S × G (mm)
636 × 417
WAGA NETTO / WAGA BRUTTO
112,7 / 127
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 / Φ19,05 (3/4" / 3/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
120
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -20~30
MODEL
RVF-260V4OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
15
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
26,0
CHŁODZENIE / POBÓR MOCY (kW)
7,54
CHŁODZENIE / EER (W/W)
3,45
CHŁODZENIE / SEER (W/W)
6,84
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
28,5
GRZANIE / POBÓR MOCY (kW)
6,77
GRZANIE / COP (W/W)
4,21
GRZANIE / SCOP (W/W)
4,6
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
2
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
6,1
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
12,74
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
10000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
60
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1120 × 1549 × 528
WYMIARY BRUTTO / S × W × G (mm)
1278 × 1703 × 560
ROZSTAW MOCOWAŃ / S × G (mm)
685 × 494
WAGA NETTO / WAGA BRUTTO
142 / 162
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 / Φ22,2 (3/8" / 7/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
120
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -20~30
MODEL
RVF-280V4OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
16
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
28,0
CHŁODZENIE / POBÓR MOCY (kW)
8,31
CHŁODZENIE / EER (W/W)
3,37
CHŁODZENIE / SEER (W/W)
6,75
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
31,5
GRZANIE / POBÓR MOCY (kW)
8,18
GRZANIE / COP (W/W)
3,85
GRZANIE / SCOP (W/W)
4,18
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
2
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
8,0
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
16,7
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
10000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
60
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1120 × 1549 × 528
WYMIARY BRUTTO / S × W × G (mm)
1278 × 1703 × 560
ROZSTAW MOCOWAŃ / S × G (mm)
685 × 494
WAGA NETTO / WAGA BRUTTO
154 / 174
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ12,7 / Φ22,2 (1/2" / 7/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
120
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -20~30
MODEL
RVF-335V4OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
19
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
33,5
CHŁODZENIE / POBÓR MOCY (kW)
9,46
CHŁODZENIE / EER (W/W)
3,54
CHŁODZENIE / SEER (W/W)
6,58
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
37,5
GRZANIE / POBÓR MOCY (kW)
8,99
GRZANIE / COP (W/W)
4,17
GRZANIE / SCOP (W/W)
4,19
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
2
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
8,0
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
16,7
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
10000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
60
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1120 × 1549 × 528
WYMIARY BRUTTO / S × W × G (mm)
1278 × 1703 × 560
ROZSTAW MOCOWAŃ / S × G (mm)
685 × 494
WAGA NETTO / WAGA BRUTTO
154 / 174
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ12,7 / Φ22,2 (1/2" / 7/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
120
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -20~30
UWAGI
1. Zakres pracy podczas chłodzenia: -5°C do 55°C. Zakres pracy podczas ogrzewania: -20°C do 30°C.
2. Warunki dla chłodzenia: strona wewnętrzna 27°C (80.6°F) DB, 19°C (60°F) WB strona zewnętrzna 35°C (95°F) DB.
3. Warunki dla ogrzewania: strona wewnętrzna 20°C( 68°F) DB, 15°C (44.6°F) WB strona zewnętrzna 7°C (42.8°F) DB.
4. Głośność: mierzona w odległości 1 m od przodu urządzenia na wysokości 1.5 m (warunki testowe). W zależności od warunków otoczenia wartości te mogą być nieco inne.
5. W wyniku ciągłych udoskonaleń urządzeń, powyższe dane techniczne mogą zostać zmienione bez wcześniejszego powiadomienia.

Gwarancja

Warunkiem uzyskania gwarancji jest dostarczenie protokołów rozruchowych do serwisu THERMOSILESIA, a następnie ich zatwierdzenie przez serwis.

Polecane produkty
