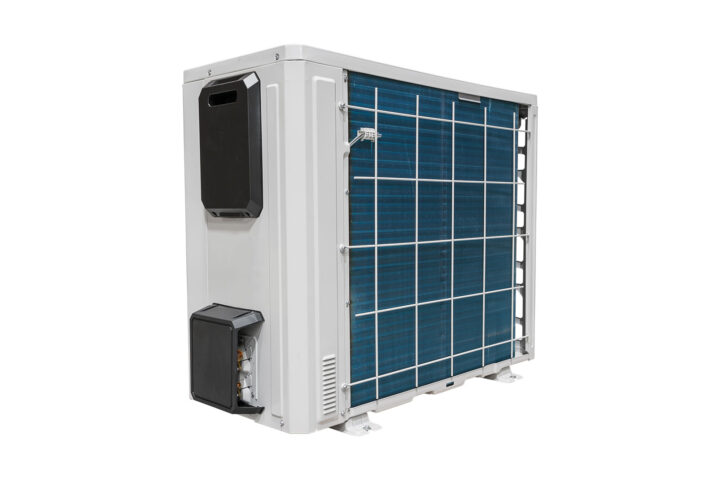

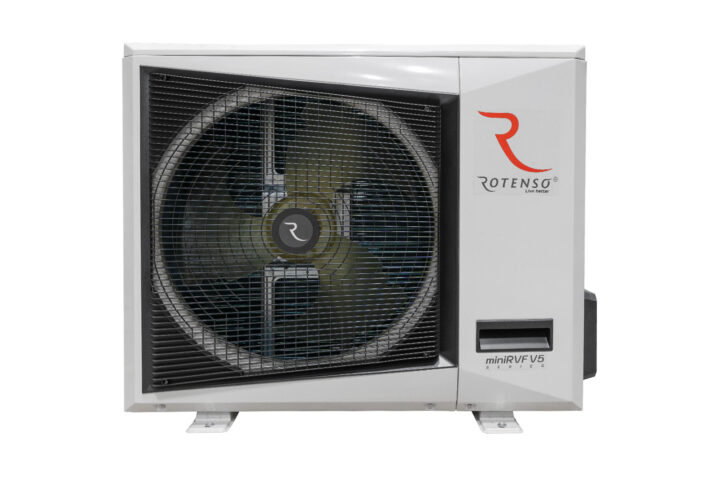

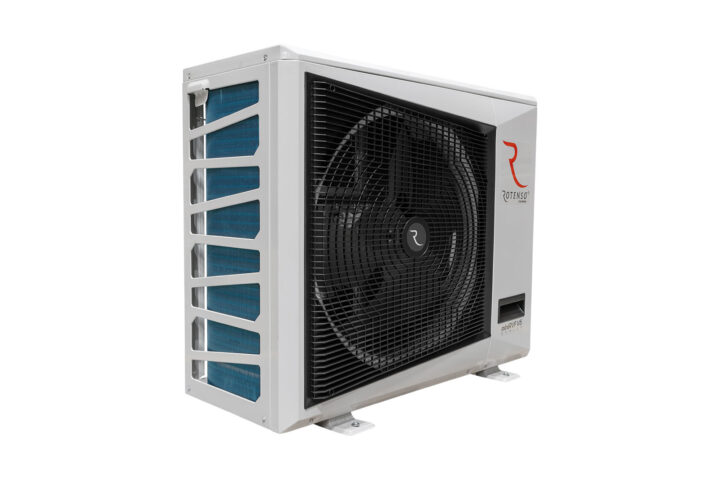

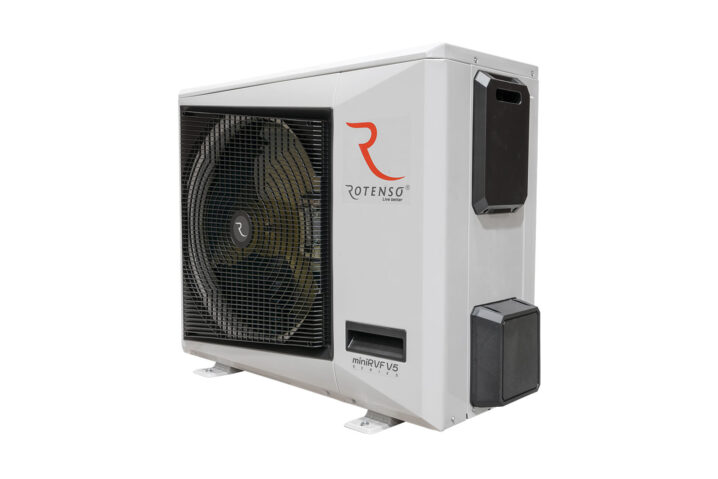

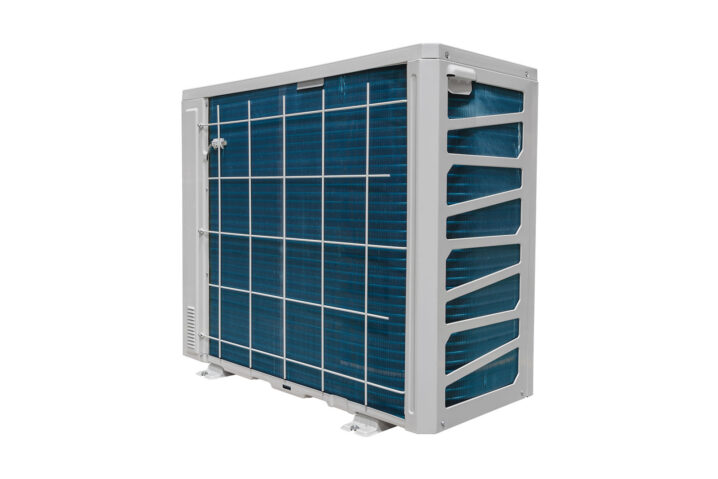

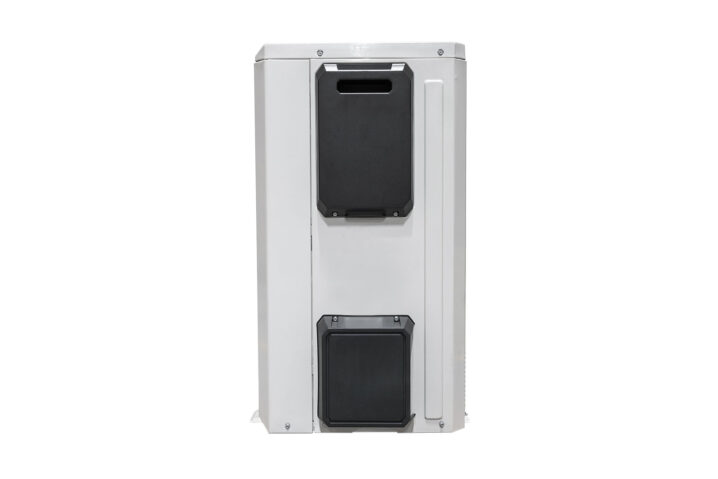

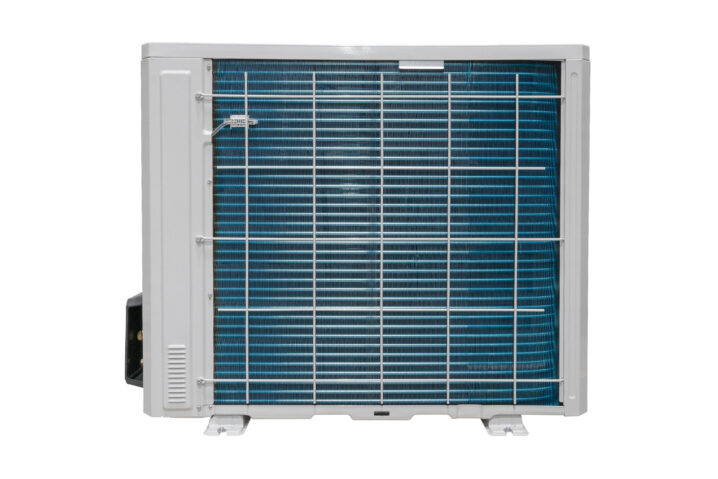

Cechy produktu
Wybrane atuty
DO 9 JEDNOSTEK
WEWNĘTRZNYCH
Możliwość podłączenia aż do 9 szt. jednostek wewnętrznych oraz przewymiarowania sumarycznej mocy jednostek
wewnętrznych w stosunku do mocy jednostki
zewnętrznej nawet do 130%.
ZASILANIE 1f LUB 3f
Szerokie możliwości zastosowania dzięki
typoszeregowi występującemu w wariancie
zasilania 1-fazowego oraz 3-fazowego.
GRZANIE NAWET
PRZY -15°C
Sercem systemów miniRVF V5 są sprężarki dwurotacyjne
z wbudowanymi grzałkami karteru pozwalającymi skutecznie realizować funkcję grzania nawet do -15°C.
AKTYWNE CHŁODZENIE
PŁYTY GŁÓWNEJ
Czynnik chłodniczy używany jest do aktywnego schładzania płyty modułowej falownika nawet o 10°C,
aby utrzymać ją w bezpiecznej temperaturze pracy,
nawet gdy temperatura zewnętrzna wynosi 55°C.
SZYBKA I ŁATWA
DIAGNOSTYKA
Dzięki umieszczeniu wyświetlacza diagnostycznego
na płycie głównej inwertera w systemach RVF
możliwe jest sprawdzanie statusu i ustawień
jednostki zewnętrznej nawet bez modułu diagnostycznego.
IMPONUJĄCE DŁUGOŚCI
INSTALACJI
Rozwiązania te charakteryzują duże, w porównaniu do systemów SINGLE, DUAL, MULTI, możliwości w zakresie długości instalacji – do 100 m całkowitej długości
i do 30 m przewyższenia.
Cechy produktu
Inne atuty
OGÓLNE
Czynnik chłodniczy R410A
Do 9 jednostek
wewnętrznych
Wbudowany zawór
EXV
Sprężarka
2-rotacyjna
Aktywne chłodzenie płyty
głównej
Kompatybilne z centralami
wentylacyjnymi
Inteligentne odszranianie
smart
Lamele X
iAIR
Rurki z wewnętrznymi
rowkami
Ścieżka przepływu
czynnika Y
Wentylatory z przepływem krzyżowym iAIR
Super cichy
wentylator
Tryb super cichej
pracy eMOTO
Tryb super cichej pracy nocnej
eMOTO
Automatyczna
adresacja
Ręczna
adresacja
Przewy-
miarowanie mocy jedn. zewn. do 130%
Chłodzenie nawet
przy 55°C
Konstrukcja
1-wentyla-
torowa
Klasa wodoszczelności
IPX4
Pilot serwisowy
do adresowania jedn. wewn.
Kompatybilny
z wszystkimi
jedn. wewn. RVF
Digital DC Inverter
SKYR
Grzałka karteru
sprężarki
Całkowita długość instalacji
do 100m
Grzanie w niskiej
temp. zewn. -15°C
Diagnostyka systemu
z PCB
OPCJE DODATKOWE
Zdalne sterowanie S-MAGANER
WiFi (1)
Kompatybilność
z BMS (1)
Wyjście pod sterownik
centralny (1)
(1) Opcjonalnie przy użyciu dodatkowych akcesoriów.
Specyfikacja techniczna
Podstawowe parametry
- miniRVF V5 10 kW (1f)
- miniRVF V5 12,5 kW (1f)
- miniRVF V5 12,5 kW (3f)
- miniRVF V5 14 kW (1f)
- miniRVF V5 14 kW (3f)
- miniRVF V5 16 kW (1f)
- miniRVF V5 16 kW (3f)
MODEL
MODEL
RVF-100V5OMI1
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
6
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
10
CHŁODZENIE / POBÓR MOCY (kW)
3,0
CHŁODZENIE / EER (W/W)
3,33
CHŁODZENIE / SEER (W/W)
6,62
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
11,0
GRZANIE / POBÓR MOCY (kW)
3,1
GRZANIE / COP (W/W)
3,55
GRZANIE / SCOP (W/W)
4,25
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
1
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
2,6
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
5,4
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
4000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
56
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1032 × 810 × 445
WYMIARY BRUTTO / S × W × G (mm)
1075 × 875 × 495
ROZSTAW MOCOWAŃ / S × G (mm)
670 × 420
WAGA NETTO / WAGA BRUTTO
60 / 65
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 (3/8") / Φ15,9 (5/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
100
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
220-240~50, 1f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -15~30
MODEL
MODEL
RVF-125V5OMI1
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
7
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
12,5
CHŁODZENIE / POBÓR MOCY (kW)
3,2
CHŁODZENIE / EER (W/W)
3,91
CHŁODZENIE / SEER (W/W)
5,66
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
14,0
GRZANIE / POBÓR MOCY (kW)
3,52
GRZANIE / COP (W/W)
3,98
GRZANIE / SCOP (W/W)
3,38
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
1
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
3,0
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
6,3
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
5000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
56
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1100 × 870 × 528
WYMIARY BRUTTO / S × W × G (mm)
1140 × 965 × 540
ROZSTAW MOCOWAŃ / S × G (mm)
635 × 510
WAGA NETTO / WAGA BRUTTO
85 / 95
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 (3/8") / Φ15,9 (5/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
100
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
220-240~50, 1f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -15~30
MODEL
MODEL
RVF-125V5OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
7
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
12,5
CHŁODZENIE / POBÓR MOCY (kW)
3,2
CHŁODZENIE / EER (W/W)
3,91
CHŁODZENIE / SEER (W/W)
5,66
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
14,0
GRZANIE / POBÓR MOCY (kW)
3,52
GRZANIE / COP (W/W)
3,98
GRZANIE / SCOP (W/W)
3,38
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
1
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
3,0
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
6,3
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
4000
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
56
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1032 × 810 × 445
WYMIARY BRUTTO / S × W × G (mm)
1075 × 875 × 495
ROZSTAW MOCOWAŃ / S × G (mm)
670 × 420
WAGA NETTO / WAGA BRUTTO
67,4 / 72,2
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 (3/8") / Φ15,9 (5/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
100
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -15~30
MODEL
MODEL
RVF-140V5OMI1
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
8
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
14
CHŁODZENIE / POBÓR MOCY (kW)
3,75
CHŁODZENIE / EER (W/W)
3,73
CHŁODZENIE / SEER (W/W)
5,15
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
16,0
GRZANIE / POBÓR MOCY (kW)
4,00
GRZANIE / COP (W/W)
4,00
GRZANIE / SCOP (W/W)
3,89
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
1
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
3,8
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
7,9
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
5500
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
57
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1100 × 870 × 528
WYMIARY BRUTTO / S × W × G (mm)
1140 × 965 × 540
ROZSTAW MOCOWAŃ / S × G (mm)
635 × 510
WAGA NETTO / WAGA BRUTTO
87,5 / 97,4
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 (3/8") / Φ15,9 (5/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
100
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
220-240~50, 1f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -15~30
MODEL
MODEL
RVF-140V5OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
8
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
14
CHŁODZENIE / POBÓR MOCY (kW)
3,75
CHŁODZENIE / EER (W/W)
3,73
CHŁODZENIE / SEER (W/W)
5,15
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
16,0
GRZANIE / POBÓR MOCY (kW)
4,00
GRZANIE / COP (W/W)
4,00
GRZANIE / SCOP (W/W)
3,89
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
1
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
3,45
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
7,2
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
5500
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
57
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1100 × 870 × 528
WYMIARY BRUTTO / S × W × G (mm)
1140 × 965 × 540
ROZSTAW MOCOWAŃ / S × G (mm)
635 × 510
WAGA NETTO / WAGA BRUTTO
87,5 / 97,4
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 (3/8") / Φ15,9 (5/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
100
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -15~30
MODEL
MODEL
RVF-160V5OMI1
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
9
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
16,0
CHŁODZENIE / POBÓR MOCY (kW)
4,75
CHŁODZENIE / EER (W/W)
3,37
CHŁODZENIE / SEER (W/W)
5,49
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
17,0
GRZANIE / POBÓR MOCY (kW)
4,4
GRZANIE / COP (W/W)
3,86
GRZANIE / SCOP (W/W)
3,90
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
1
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
3,8
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
7,9
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
5500
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
57
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1100 × 870 × 528
WYMIARY BRUTTO / S × W × G (mm)
1140 × 965 × 540
ROZSTAW MOCOWAŃ / S × G (mm)
635 × 510
WAGA NETTO / WAGA BRUTTO
90 / 100
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 (3/8") / Φ15,9 (5/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
100
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
220-240~50, 1f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -15~30
MODEL
MODEL
RVF-160V5OMI3
MAKSYMALNA ILOŚĆ JEDNOSTEK WEWNĘTRZNYCH (szt.)
9
CHŁODZENIE
CHŁODZENIE / WYDAJNOŚĆ (kW)
16,0
CHŁODZENIE / POBÓR MOCY (kW)
4,75
CHŁODZENIE / EER (W/W)
3,37
CHŁODZENIE / SEER (W/W)
5,49
GRZANIE
GRZANIE / WYDAJNOŚĆ (kW)
17,0
GRZANIE / POBÓR MOCY (kW)
4,4
GRZANIE / COP (W/W)
3,86
GRZANIE / SCOP (W/W)
3,90
RODZAJ REWERSYJNEJ POMPY CIEPŁA
Powietrze-powietrze
SPRĘŻARKA
SPRĘŻARKA / TYP
Dwu-rotacyjna DC
WENTYLATOR
SILNIK WENTYLATORA / TYP
BLDC
SILNIK WENTYLATORA / ILOŚĆ
1
CZYNNIK CHŁODNICZY
CZYNNIK CHŁODNICZY / TYP
R410a
CZYNNIK CHŁODNICZY / TYP ZAWORU
Elektroniczny EXV
CZYNNIK CHŁODNICZY / ILOŚĆ (kg)
3,8
CZYNNIK CHŁODNICZY / ILOŚĆ (TCO2eq)
7,9
MAKSYMALNY PRZEPŁYW POWIETRZA (m³/h)
5500
POZIOM CIŚNIENIA AKUSTYCZNEGO / dB(A)
57
WYMIARY, WAGA
WYMIARY NETTO / S × W × G (mm)
1100 × 870 × 528
WYMIARY BRUTTO / S × W × G (mm)
1140 × 965 × 540
ROZSTAW MOCOWAŃ / S × G (mm)
635 × 510
WAGA NETTO / WAGA BRUTTO
90 / 100
PRZYŁĄCZA RUR
CIECZ / GAZ / mm (cal)
Φ9,52 (3/8") / Φ15,9 (5/8")
MAKSYMALNA CAŁKOWITA DŁUGOŚĆ INSTALACJI (m)
100
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD OU* DO NAJDALSZEJ IU** (m)
70
MAKSYMALNA DŁUGOŚĆ INSTALACJI OD 1 ROZDZIELACZA DO NAJDALSZEJ IU** (m)
40
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (wyżej) A IU** (m)
30
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY OU* (niżej) A IU** (m)
20
MAKSYMALNA DŁUGOŚĆ INSTALACJI W PIONIE MIĘDZY JEDNOSTKAMI WEWNĘTRZNYMI (m)
8
* OU - jednostka zewnętrzna / ** IU - jednostka wewnętrzna
INSTALACJA ELEKTRYCZNA
PRZEWODY KOMUNIKACJI PQE (il. × mm²)
2 × 1,0 (ekranowany)
PRZEWODY ZASILAJĄCE (il. × mm²)
Zgodnie z projektem instalacji elektrycznej
ZABEZPIECZENIE (A)
Zgodnie z projektem instalacji elektrycznej
ZASILANIE (V-Hz, Ø)
380-420~50, 3f
ZAKRES PRACY NA ZEWNĄTRZ
CHŁODZENIE / GRZANIE (⁰C)
-5~55 / -15~30
