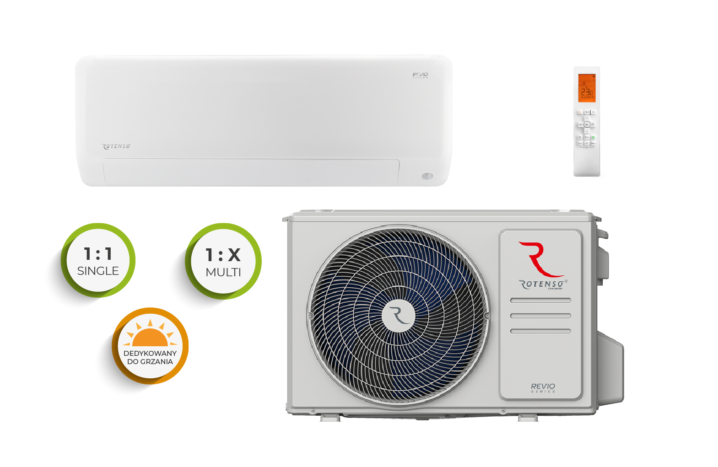

Klimatyzacja Rotenso
Revio X Multi

Model Rotenso Revio w systemie Multi 1:X umożliwia zbudowanie systemu klimatyzacji składającego się do 5 jednostek wewnętrznych obsługiwanych przez jedną jednostkę zewnętrzną (Rotenso Hiro).

Revio to także niespotykana dotąd prostota montażu jednostki wewnętrznej, która posiada tylko jedną śrubę i 4 zatrzaski, dzięki czemu demontaż jednostki nie powinien zająć więcej niż minutę. Zaletą jest także łatwy dostęp do filtrów klimatyzatora, które użytkownik może samodzielnie czyścić, w szybki i łatwy sposób poprzez uwolnienie magnesów górnej pokrywy klimatyzatora i wyjęcie od góry oraz ponowne włożenie oczyszczonych filtrów. Budowa klimatyzatora pozwala na wysoki, dyskretny montaż urządzenia zaledwie 5 cm od sufitu, co ma znaczenie w niskich pomieszczeniach, gdy do dyspozycji jest ograniczona przestrzeń.

Revio zwraca uwagę zaawansowanym systemem oczyszczania powietrza. Klimatyzator posiada filtr elektrostatyczny oraz dwa dodatkowe filtry: HEPA i Cold Nano, a dodatkowo wbudowany Super Jonizator eliminujący skutecznie drobnoustroje, bakterie, grzyby i substancje toksyczne.

Dla jednostek 7 kW o przyłączach Ø9.52 (3/8″) i Ø15.9 (5/8″) w układach MULTI konieczne jest wykonanie redukcji przy jednostce zewnętrznej na Ø6.35 (1/4″) i Ø12.7 (1/2″).

  • ilość przyłączeń: do 5 jednostek wewnętrznych
  • funkcja SMART Eye Away
  • funkcja SMART Eco Eye
  • Super Jonizator iAIR
  • filtr HEPA, Cold Nano, elektrostatyczny HD
  • automatyczne żaluzje 4D
  • czujnik wilgotności
  • modułowa technologia (szybszy serwis klimatyzatora)
  • funkcja snu
  • tryb Smart Follow
  • wbudowany moduł Wi-Fi
    (funkcja modułu Wi-Fi to dodatkowa cecha produktu, aplikacja dostarczana jest przez zewnętrzny podmiot – dewelopera)
  • wbudowany pakiet całoroczny SMART
    (grzałka tacy ociekowej i grzałka karteru)
  • grzanie w temp. zewn. -22°C (z agregatem Hiro S-Line)
  • grzanie w temp. zewn. -30°C (z agregatem Hiro HP-Line)
Gdzie kupić

Zapytaj o produkt

Kategorie: ,

Cechy produktu

Wybrane atuty


Do 5 jednostek
wewnętrznych

Więcej


Dziesiątki
kombinacji

Więcej


Grzanie
przy -30°C

Więcej


Super jonizator
iAIR

Więcej


Łatwy montaż
i konserwacja

Więcej


Filtr
HEPA

Więcej

Do 5 jednostek wewnętrznych

Rotenso Revio w systemie Multi 1:X umożliwia przyłączenie do 5 jednostek wewnętrznych do jednej jednostki zewnętrznej. Tabele konfiguracyjne znajdziesz w naszym Katalogu Rotenso.

Multi 1:X

Dziesiątki możliwych kombinacji jednostek

W systemie Multi 1:X mamy możliwość oprócz modelu Rotenso Revio przyłączenia innych jednostek ściennych, kasetonowych, kanałowych i konsolowych marki Rotenso w dziesiątkach możliwych konfiguracji.

ultrawydajna technologia

Grzanie nawet przy -22°C / -30°C

Zastosowana technologia inverterowa umożliwia sprawną pracę klimatyzatora w systemie Multi 1:X nawet przy niskich temperaturach na zewnątrz.
Klimatyzator skutecznie ogrzeje pomieszczenie przy temp.  -22°C na zewnątrz w systemie S-Line lub nawet -30°C w systemie HP-Line.

skutecznie oczyszcza powietrze

Super jonizator iAIR

Poprzez wytworzenie ujemnych jonów tlenu Super Jonizator iAIR eliminuje z powietrza wirusy, bakterie, roztocza oraz alergeny. Nieprzyjemne zapachy zostają usunięte praktycznie natychmiast
po kontakcie jonizatora z zanieczyszczonym powietrzem.

1 minuta, 1 śruba

Łatwy montaż i konserwacja

Demontaż rewolucyjnego urządzenia, którego konstrukcja jest oparta na jednej śrubie i 4 zatrzaskach, nie zajmuje więcej niż minutę. Tak, 1 minutę!

Zaletą jest także możliwość szybkiej wymiany filtrów, która nie wymaga demontażu przedniego panelu klimatyzatora, a jedynie uwolnienia z magnesów jego górnej pokrywy. Taka nowatorska budowa umożliwia montaż klimatyzatora w odległości już 5 cm od sufitu.

Filtr HEPA

Filtr zatrzymuje większość zanieczyszczeń mechanicznych równocześnie dezynfekując powietrze z komórek grzybów, pierwotniaków, bakterii i wirusów na poziomie 99,97%.

Odpowiedzialnie dbamy o naszą planetę

Czynnik chłodniczy R32

Powodowane przez ludzi emisje szkodliwych gazów cieplarnianych w ostatnich latach stanowiły przedmiot wielu regulacji na poziomie krajowym i międzynarodowym. Nowe rozporządzenie w sprawie F-gazów wymaga redukcji obciążenia GWP (potencjał tworzenia efektu cieplarnianego) stosowanych czynników chłodniczych. Stosowanie gazu R32 ogranicza wpływ urządzeń chłodząco-grzewczych na zubożenie warstwy ozonowej. Urządzenia Rotenso® na gaz R32 to odpowiedź na globalne ocieplenie klimatu.

Większa
efektywność

Ekologiczne
GWP

Bardziej
wydajny

Łatwy
w obsłudze

Powtórny
recycling

Bezpieczny
w użyciu

SkyR

SYSTEMY NOWOCZESNEJ TECHNOLOGII
Gęsto ząbkowane rurki miedziane zwiększają obszar wymiany ciepła. Znaczną poprawę wydajności uzyskano zwiększając liczbę zębów z 45 do 54.
Innowacyjna konstrukcja łopatek wentylatora oparta na zasadach bioniki umożliwia skuteczne zmniejszenie oporu przepływu powietrza i poziomu hałasu. Zoptymalizowany kanał powietrzny zapewnia jednakowy przepływ powietrza, zużywając o 30% mniej energii.
Najwyższa wydajność sprężarek gwarantuje niespotykany dotąd poziom efektywności. Unikalna konstrukcja minimalizuje wibracje podczas pracy ruchomych elementów, dzięki czemu skutecznie redukuje poziom hałasu.
Kontrola sinusoidy falownika prądu stałego umożliwia osiągnięcie wysokiej wydajności energetycznej i obniżenie poziomu hałasu. Technologia optymalizacji pozwoliła również na zmniejszenie zużycia energii.

Digital Inverter

SKYR Sterowanie DC Inverter

W zależności od zapotrzebowania, system zarządzania jednostką może wybrać jeden z 30 zakresów częstotliwości sprężarki tak, aby połączyć maksymalną wydajność urządzenia z minimalnym zużyciem energii.


30 zakresów częstotliwości sprężarki


Najwyższa wydajność i oszczędność energii


Płynna praca, niski poziom hałasu i wibracji


Niezawodność w działaniu

Energooszczędne

SILNIKI BLDC SKYR

Dzięki zastosowaniu energooszczędnego silnika BLDC jednostki wewnętrzne oraz zewnętrzne wykorzystują wiele biegów wentylatora, co korzystnie wpływa na zużycie energii i skrócenie czasu potrzebnego do osiągnięcia żądanej temperatury. 12 poziomów prędkości obrotów bezszczotkowego silnika prądu stałego umożliwia idealne dopasowanie jego wydajności do warunków panujących w pomieszczeniu. Wykorzystanie nowoczesnych elementów umożliwia obniżenie poziomu hałasu przy zachowaniu wysokiej efektywności i niskiego zużycia energii.

Optymalizacja struktury wewnętrznej silników z magnesem stosowanych w urządzeniach Rotenso® umożliwia osiąganie 3-krotnego wzrostu siły magnesu oraz 5-krotnie większej siły koercji.

Silnik z magnesem w kształcie wektora

Wysoka wydajność energetyczna i cicha praca jest osiągana za pomocą kontroli sinusoidy falownika prądu stałego.

Sterowanie sinusoidy DC INVERTER

Optymalizacja struktury powoduje, że silnik wentylatora BDLC SKYR oferuje o 10% wyższą wydajność przy zmniejszeniu rozmiarów o 35%.

Silniki BLDC SKYR

Cechy produktu

Inne atuty

OGÓLNE

Silnik
DC SKYr
Digital DC
Inverter
SKYr

OPTIMA

SYSTEMY OPTYMALIZACJI PRACY

Pamięć
autorestartu
Funkcja
autodiagnozy
Programator
czasowy
Dwustronne
odprowadzanie
skroplin
Tryb ciszy
Funkcja
snu
Antykorozyjne
pozłacane
lamele
Grzałka
tacy
ociekowej
Grzałka karteru
sprężarki
BMS
Modbus(1)
BMS
Bacnet(1)
Dedykowany
do grzania
Zakres pracy S-Line
Zakres pracy HP-Line

iAIR

SYSTEMY ZDROWEGO POWIETRZA

Filtr elektro-
statyczny
HD iAIR
Super
Jonizator
iAIR
Filtr
Cold Nano
iAIR
Filtr HEPA iAIR

SMART

SYSTEMY INTELIGENTNEGO STEROWANIA

Wł./wył.
wyświetlacza
SMART
Port SMART sterownika przewodowego(1)
Pilot bezprze-
wodowy
Sterownik
przewodowy(1)
Tryb
SMART Follow
Funkcja
SMART Wi-Fi

eMOTO

SYSTEMY INTELIGENTNEGO NAWIEWU

Automatyczne
żaluzje 4D
System
kontroli nawiewu
eMOTO
Szeroki kąt nawiewu eMOTO
Pamięć ustawienia żaluzji
1. Funkcja dostępna jako opcja

Specyfikacja techniczna

Podstawowe parametry

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567601125

SPECYFIKACJA TECHNICZNA:

CHŁODZENIE - JEDNOSTKA WEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
2725
POBÓR MOCY (W)
Nom. (Min. - Maks.)
50
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,2
GRZANIE - JEDNOSTKA ZEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
3136
POBÓR MOCY (W)
Nom. (Min. - Maks.)
50
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,2
PARAMETRY - JEDNOSTKA WEWNĘTRZNA
PRĘDKOŚĆ WENTYLATORA (obr/min)
W / Ś / N / C
960 / 830 / 730 / 630
PRZEPŁYW POWIETRZA (m³/h)
W / Ś / N / C
530 / 440 / 360 / 280
POZIOM CIŚNIENIA AKUSTYCZNEGO - dB(A)
W / Ś / N / C
37 / 32 / 21,5 / 20,5
POZIOM MOCY AKUSTYCZNEJ - dB(A)
58
OSUSZANIE
l/h
1
WYMIARY NETTO (mm)
S × G × W
795 × 225 × 295
WYMIARY BRUTTO (mm)
S × G × W
870 × 305 × 370
WAGA NETTO/ WAGA BRUTTO (kg)
10,2 / 13
ODPŁYW SKROPLIN (mm)
16
PRZEWODY STERUJĄCE I ZASILAJĄCE: JEDNOSTKA HIRO - WEWN.
il. × mm²
4 × 1,5
ZAKRES PRACY
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Chłodzenie
-15~50
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Grzanie
-22~24
ZAKRES PRACY W POMIESZCZENIU (°C)
Chłodzenie
16~32
ZAKRES PRACY W POMIESZCZENIU (°C)
Grzanie
0~30
KOMPATYBILNOŚĆ Z SYSTEMAMI
1:1 SINGLE
TAK
1:2 DUAL
NIE
1:X MULTI S-Line
TAK
1:X MULTI N-Line
NIE
1:X MULTI HP-Line
TAK
RODZAJ REWERSYJNEJ POMPY CIEPŁA
powietrze-powietrze
Zakres pracy:
Grzanie w temp. zewn. -22°C (z agregatem Hiro S-Line)
Grzanie w temp. zewn. -30°C (z agregatem Hiro HP-Line)

Wymiary:

Ukryj wymiary Sprawdź wymiary

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567601132

SPECYFIKACJA TECHNICZNA:

CHŁODZENIE - JEDNOSTKA WEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
3517
POBÓR MOCY (W)
Nom. (Min. - Maks.)
50
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,2
GRZANIE - JEDNOSTKA ZEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
4253
POBÓR MOCY (W)
Nom. (Min. - Maks.)
50
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,2
PARAMETRY - JEDNOSTKA WEWNĘTRZNA
PRĘDKOŚĆ WENTYLATORA (obr/min)
obr/min
1000 / 850 / 775 / 700
PRZEPŁYW POWIETRZA (m³/h)
m³/h
560 / 470 / 380 / 290
POZIOM CIŚNIENIA AKUSTYCZNEGO - dB(A)
dB(A)
40 / 33 / 22 / 21
POZIOM MOCY AKUSTYCZNEJ - dB(A)
59
OSUSZANIE
l/h
1,2
WYMIARY NETTO (mm)
S × G × W
795 × 225 × 295
WYMIARY BRUTTO (mm)
S × G × W
870 × 305 × 370
WAGA NETTO/ WAGA BRUTTO (kg)
10,2 / 13
ODPŁYW SKROPLIN (mm)
16
PRZEWODY STERUJĄCE I ZASILAJĄCE: JEDNOSTKA HIRO - WEWN.
il. × mm²
4 × 1,5
ZAKRES PRACY
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Chłodzenie
-15~50
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Grzanie
-22~24
ZAKRES PRACY W POMIESZCZENIU (°C)
Chłodzenie
16~32
ZAKRES PRACY W POMIESZCZENIU (°C)
Grzanie
0~30
KOMPATYBILNOŚĆ Z SYSTEMAMI
1:1 SINGLE
TAK
1:2 DUAL
NIE
1:X MULTI S-Line
TAK
1:X MULTI N-Line
NIE
1:X MULTI HP-Line
TAK
RODZAJ REWERSYJNEJ POMPY CIEPŁA
powietrze-powietrze
Zakres pracy:
Grzanie w temp. zewn. -22°C (z agregatem Hiro S-Line)
Grzanie w temp. zewn. -30°C (z agregatem Hiro HP-Line)

Wymiary:

Ukryj wymiary Sprawdź wymiary

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567606229

SPECYFIKACJA TECHNICZNA:

CHŁODZENIE - JEDNOSTKA WEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
5275
POBÓR MOCY (W)
Nom. (Min. - Maks.)
36
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,2
GRZANIE - JEDNOSTKA ZEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
5568
POBÓR MOCY (W)
Nom. (Min. - Maks.)
36
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,2
PARAMETRY - JEDNOSTKA WEWNĘTRZNA
PRĘDKOŚĆ WENTYLATORA (obr/min)
960 / 830 / 730 / 630
1050 / 882 / 798 / 714
PRZEPŁYW POWIETRZA (m³/h)
530 / 440 / 360 / 280
685 / 580 / 490 / 400
POZIOM CIŚNIENIA AKUSTYCZNEGO - dB(A)
37 / 32 / 21,5 / 20,5
41 / 35 / 23 / 22
POZIOM MOCY AKUSTYCZNEJ - dB(A)
59
OSUSZANIE
l/h
1,8
WYMIARY NETTO (mm)
S × G × W
965 × 239 × 319
WYMIARY BRUTTO (mm)
S × G × W
1045 × 325 × 400
WAGA NETTO/ WAGA BRUTTO (kg)
12,3 / 16,4
ODPŁYW SKROPLIN (mm)
16
PRZEWODY STERUJĄCE I ZASILAJĄCE: JEDNOSTKA HIRO - WEWN.
il. × mm²
4 × 1,5
ZAKRES PRACY
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Chłodzenie
-15~50
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Grzanie
-22~24
ZAKRES PRACY W POMIESZCZENIU (°C)
Chłodzenie
16~32
ZAKRES PRACY W POMIESZCZENIU (°C)
Grzanie
0~30
KOMPATYBILNOŚĆ Z SYSTEMAMI
1:1 SINGLE
TAK
1:2 DUAL
NIE
1:X MULTI S-Line
TAK
1:X MULTI N-Line
NIE
1:X MULTI HP-Line
TAK
RODZAJ REWERSYJNEJ POMPY CIEPŁA
powietrze-powietrze
Zakres pracy:
Grzanie w temp. zewn. -22°C (z agregatem Hiro S-Line)
Grzanie w temp. zewn. -30°C (z agregatem Hiro HP-Line)

Wymiary:

Ukryj wymiary Sprawdź wymiary

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567601156

SPECYFIKACJA TECHNICZNA:

CHŁODZENIE - JEDNOSTKA WEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
7331
POBÓR MOCY (W)
Nom. (Min. - Maks.)
58
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,3
GRZANIE - JEDNOSTKA ZEWNĘTRZNA
WYDAJNOŚĆ (W)
Nom. (Min. - Maks.)
7638
POBÓR MOCY (W)
Nom. (Min. - Maks.)
58
PRĄD PRACY (A)
Nom. (Min. - Maks.)
0,3
PARAMETRY - JEDNOSTKA WEWNĘTRZNA
PRĘDKOŚĆ WENTYLATORA (obr/min)
1000 / 850 / 775 / 700
1000 / 850 / 775 / 700
PRZEPŁYW POWIETRZA (m³/h)
560 / 470 / 380 / 290
1092 / 724 / 552 / 379
POZIOM CIŚNIENIA AKUSTYCZNEGO - dB(A)
40 / 33 / 22 / 21
44,5 / 40 / 33 / 21
POZIOM MOCY AKUSTYCZNEJ - dB(A)
65
OSUSZANIE
l/h
2,7
WYMIARY NETTO (mm)
S × G × W
1140 × 275 × 370
WYMIARY BRUTTO (mm)
S × G × W
1230 × 355 × 455
WAGA NETTO/ WAGA BRUTTO (kg)
20 / 25,3
ODPŁYW SKROPLIN (mm)
16
PRZEWODY STERUJĄCE I ZASILAJĄCE: JEDNOSTKA HIRO - WEWN.
il. × mm²
4 × 1,5
ZAKRES PRACY
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Chłodzenie
-15~50
ZAKRES PRACY NA ZEWNĄTRZ (°C)
Grzanie
-22~24
ZAKRES PRACY W POMIESZCZENIU (°C)
Chłodzenie
16~32
ZAKRES PRACY W POMIESZCZENIU (°C)
Grzanie
0~30
KOMPATYBILNOŚĆ Z SYSTEMAMI
1:1 SINGLE
TAK
1:2 DUAL
NIE
1:X MULTI S-Line
TAK
1:X MULTI N-Line
NIE
1:X MULTI HP-Line
NIE
RODZAJ REWERSYJNEJ POMPY CIEPŁA
powietrze-powietrze
W układach MULTI konieczne jest wykonanie redukcji przy jednostce zewnętrznej na Ø6.35 (1/4″) i Ø12.7 (1/2″).
Zakres pracy:
Grzanie w temp. zewn. -22°C (z agregatem Hiro S-Line)
Grzanie w temp. zewn. -30°C (z agregatem Hiro HP-Line)

Wymiary:

Ukryj wymiary Sprawdź wymiary

Pliki do pobrania

Materiały do pobrania

Revio X 2,6 kW

DWG jednostka wewnętrzna Deklaracja zgodności
Kody błędów Atest higieniczny
Karta produktu Etykieta energetyczna
Instrukcja obsługi Instrukcja obsługi sterownika
Instrukcja obsługi WiFi Karta gwarancyjna
Karta katalogowa

Revio X 3,5 kW

DWG jednostka wewnętrzna Deklaracja zgodności
Kody błędów Atest higieniczny
Karta produktu Etykieta energetyczna
Instrukcja obsługi Instrukcja obsługi sterownika
Instrukcja obsługi WiFi Karta gwarancyjna
Karta katalogowa

Revio X 5,3 kW

DWG jednostka wewnętrzna Deklaracja zgodności
Kody błędów Atest higieniczny
Karta produktu Etykieta energetyczna
Instrukcja obsługi Instrukcja obsługi sterownika
Instrukcja obsługi WiFi Karta gwarancyjna
Karta katalogowa

Revio X 7,3 kW

DWG jednostka wewnętrzna Deklaracja zgodności
Kody błędów Atest higieniczny
Karta produktu Etykieta energetyczna
Instrukcja obsługi Instrukcja obsługi sterownika
Instrukcja obsługi WiFi Karta gwarancyjna
Karta katalogowa

Aplikacja mobilna

NetHome Plus

Pobierz aplikację i steruj wygodnie swoim urządzeniem.

Polecane produkty
