Cechy produktu
Wybrane atuty
Zakres pracy do -25°C
Pompy ciepła Rotenso Heatmi Split przystosowane do sprawnej pracy nawet przy ekstremalnych temperaturach zewnętrznych, nawet do – 25°C.
Podczas mroźnej zimy gwarantują przygotowanie ciepłej wody
do zasilania CO i CWU.
Temperatura wody
zasilania 65°C
Gdy wykorzystujesz pompę ciepła do ogrzewania pomieszczeń grzejnikami, konieczna jest możliwość przygotowania wody do zasilania instalacji o wyższej temperaturze. Pompy Rotenso Heatmi umożliwiają przygotowanie wody o temperaturze nawet 65°C.

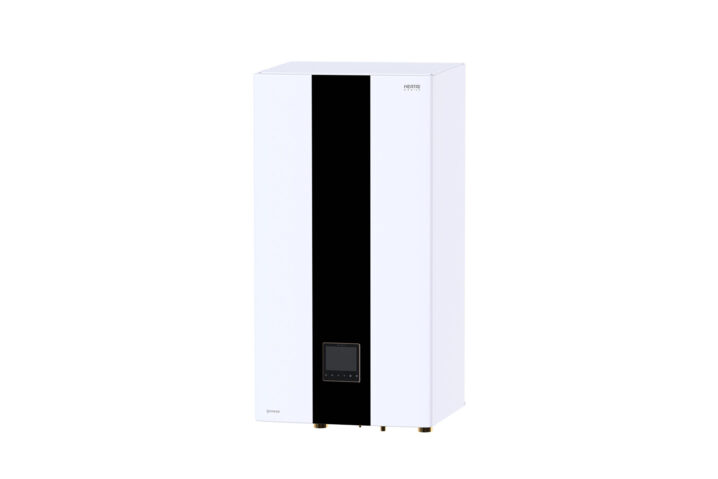

Kompaktowa obudowa SLIM
Konstrukcja pomp ciepła Rotenso to odpowiedź na indywidualne potrzeby inwestorów, właścicieli dużych i małych budynków, a także zmieniające się standardy w budownictwie mieszkaniowym. Najmniejsza na rynku jednostka wewnętrzna o głębokości zaledwie 270 mm.

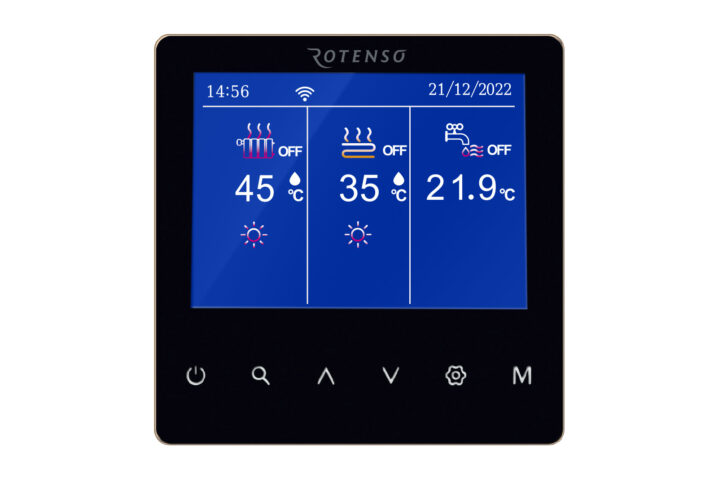

Czujnik temperatury wbudowany
w kolorowy sterownik
Estetyczny sterownik z kolorowym wyświetlaczem ułatwi codzienną
obsługę pompy ciepła.
Wbudowany moduł Wi-Fi
Rotenso Heatmi Split oferuje możliwość sterowania pompą zarówno z poziomu sterownika przewodowego jak również
z poziomu aplikacji mobilnej TUYA SMART. Niezależnie czy przebywasz w domu czy też jesteś poza nim.
Funkcja modułu WiFi to dodatkowa cecha produktu, aplikacja dostarczana jest przez zewnętrzny podmiot (dewelopera).
Sterowanie przez aplikację mobilną
Urządzeniem Rotenso Heatmi Split możesz sterować za pomocą tabletu lub smartfona zarówno w domu, jak i poza nim.
Funkcja modułu WiFi to dodatkowa cecha produktu, aplikacja dostarczana jest przez zewnętrzny podmiot (dewelopera).
5 lat Gwarancji
Wszystkie pompy ciepła są objęte, pełną 5 letnią gwarancją. Wysoka jakość wykonania pozwoli Ci cieszyć się niezawodnością pompy przez długie lata.
Cechy produktu
Inne atuty
Ekologiczny czynnik
chłodniczy R32
Wydajne ogrzewanie
Poziom efektywności energetycznej: A+++ (przy 35°C)
Poziom efektywności energetycznej: A++ (przy 55°C)
Maksymalny punkt COP 5,20
Realizacja funkcji grzania przy temperaturze zewnętrznej -25°C
Temperatura wody zasilania to max 65°C
Funkcja Smart Grid
Sprężarka 2-rotacyjna
Wbudowana grzałka elektryczna
Grzałka tacy ociekowej jednostki zewnętrznej
Grzałka karteru sprężarki
Taca ociekowa jednostki wewnętrznej
Łatwa instalacja i konserwacja
Kompaktowe wymiary jednostki wewnętrznej
Maksymalna długość instalacji chłodniczej do 30m
Cicha praca
Wbudowany moduł Wi-Fi
Harmonogramy dzienne
Harmonogramy tygodniowe
Tryb wakacje
Menu w języku polskim
Menu w wielu językach
Wbudowany czujnik temperatury
Sterowanie pogodowe (krzywa klimatyczna)
Sterowanie 2 strefami grzewczymi
Sterowanie dedykowaną aplikacją
Funkcja dezynfekcji
Harmonogramy pracy pompy cyrkulacyjnej CWU
Temperatura wody zasilania to max 60°C (CWU)
Możliwość łączenia kaskadowo
Specyfikacja techniczna
Podstawowe parametry

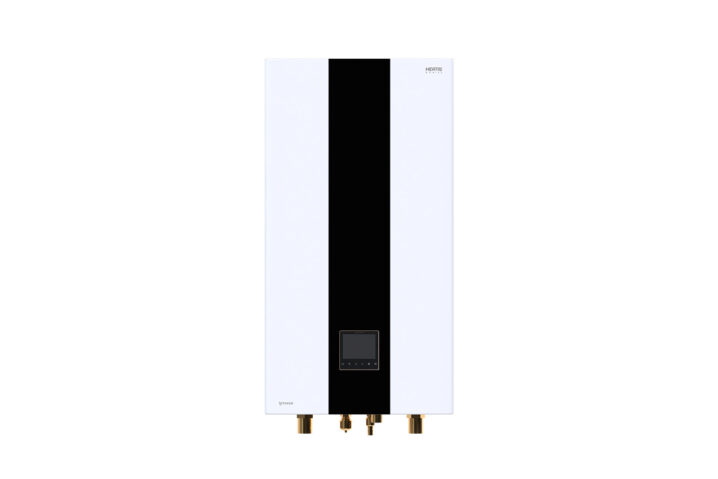

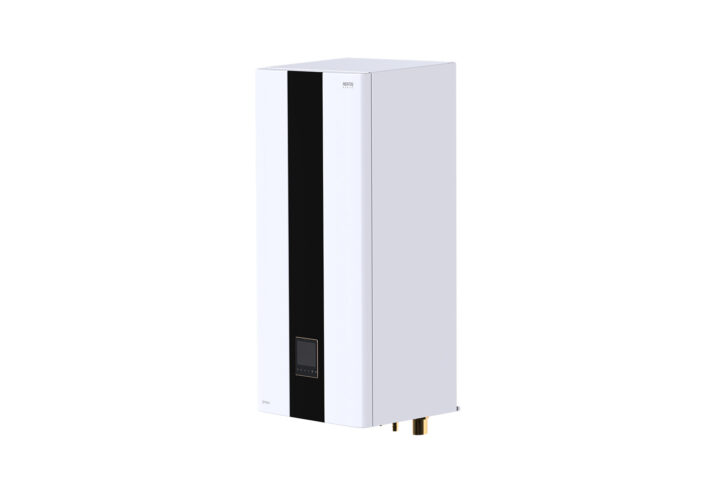

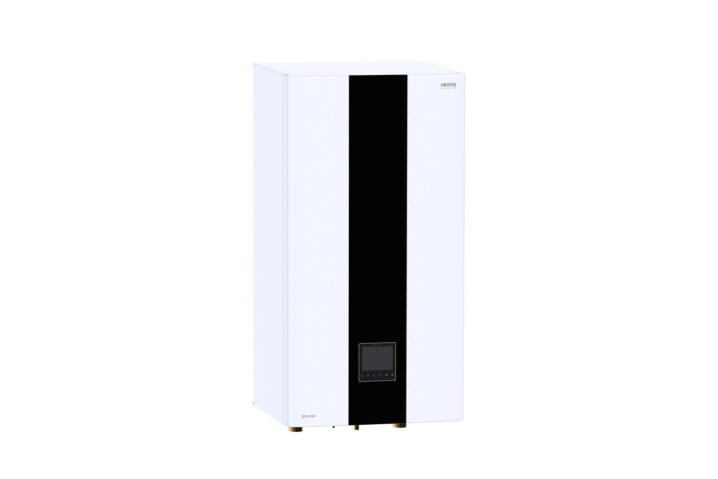

HEATMI SPLIT IDU
KODY EAN:
JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602375
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES60X1i
Kompatybilny model jednostki zewnętrznej
HES40X1o / HES60X1o
Tryby pracy
grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f
V-Hz, Ø
Pobór mocy
3100
W
Prąd pracy
13,1
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
42
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
1
szt.
Grzałka elektryczna
Moc
3
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,4
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
420 × 270 × 790
mm
Wymiary brutto
(S×G×W)
530 × 355 × 1035
mm
Waga netto / Waga brutto
38,5 / 43,5
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1''
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
2,4
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
14,2
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Ф9,52 / Ф15,9
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²

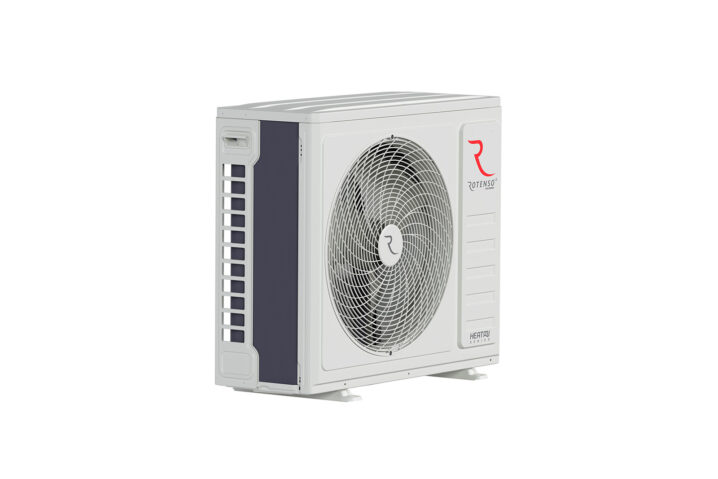

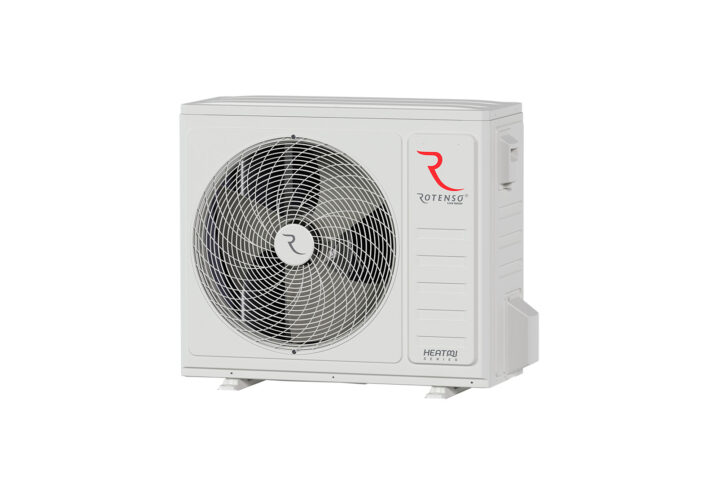

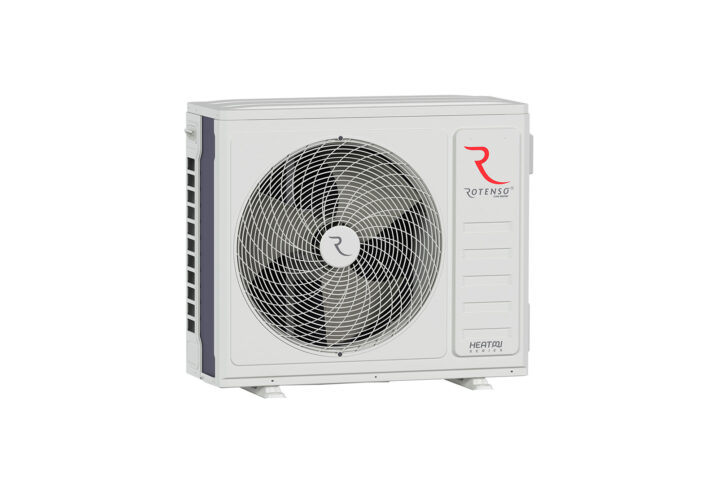

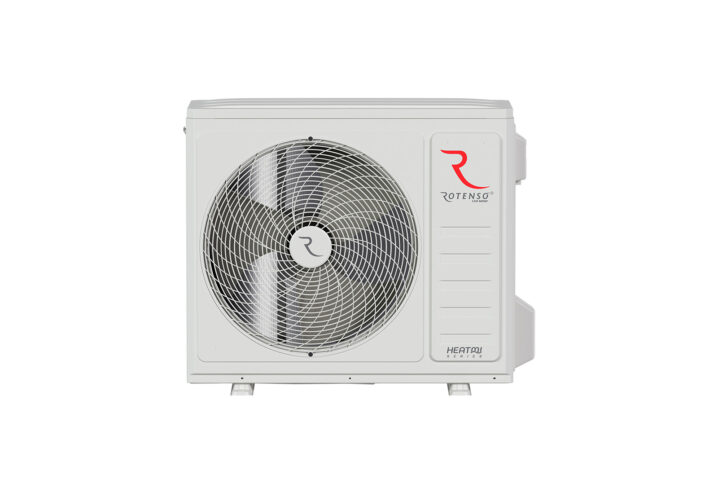

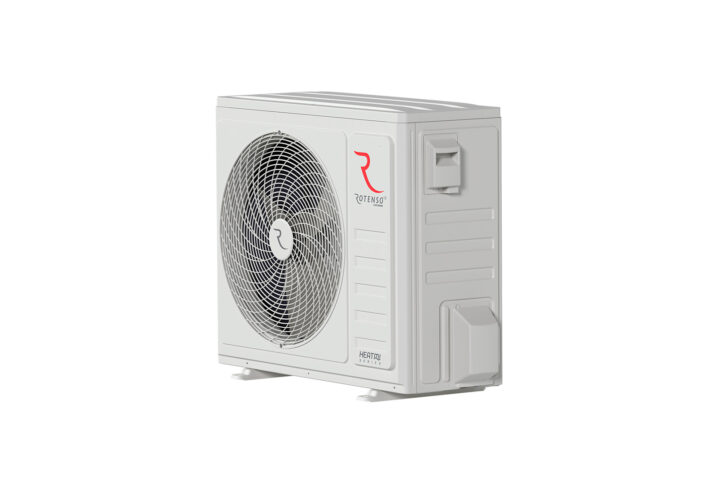

HEATMI SPLIT ODU
KODY EAN:
JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602337
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES40X1o
Kompatybilny model jednostki wewnętrznej
HES60X1i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
4,31
kW
Grzanie (A7/W35)
Pobór mocy
0,82
kW
Grzanie (A7/W35)
COP
5,2
Grzanie (A7/W45)
Wydajność
4,35
kW
Grzanie (A7/W45)
Pobór mocy
1,14
kW
Grzanie (A7/W45)
COP
3,8
Grzanie (A7/W55)
Wydajność
4,47
kW
Grzanie (A7/W55)
Pobór mocy
1,49
kW
Grzanie (A7/W55)
COP
2,95
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
4,53
kW
Chłodzenie (A35/W18)
Pobór mocy
0,81
kW
Chłodzenie (A35/W18)
EER
5,55
Chłodzenie (A35/W7)
Wydajność
4,68
kW
Chłodzenie (A35/W7)
Pobór mocy
1,36
kW
Chłodzenie (A35/W7)
EER
3,45
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,85
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
5,50
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
189
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
2368
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,31
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
4,3
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
129,4
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
2684
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,74
SEER
TWW przy 18⁰C
7,38
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B16
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,65
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,11375
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38 (L-15)
g/m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
44
dB(A)
Poziom mocy akustycznej
56
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
993 × 421 × 804
mm
Wymiary brutto
(S×G×W)
1022 × 480 × 835
mm
Waga netto / Waga brutto
59,5 / 63
kg
Rozstaw mocowań
(S×G)
607 × 390
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie
-5~43
⁰C
Zakres pracy na zewnątrz
Grzanie
-25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
HEATMI SPLIT IDU
KODY EAN:
JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602375
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES60X1i
Kompatybilny model jednostki zewnętrznej
HES40X1o / HES60X1o
Tryby pracy
grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f
V-Hz, Ø
Pobór mocy
3100
W
Prąd pracy
13,1
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
42
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
1
szt.
Grzałka elektryczna
Moc
3
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,4
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
420 × 270 × 790
mm
Wymiary brutto
(S×G×W)
530 × 355 × 1035
mm
Waga netto / Waga brutto
38,5 / 43,5
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1''
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
2,4
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
14,2
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Ф9,52 / Ф15,9
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
HEAT SPLIT ODU
KODY EAN:
JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602344
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES60X1o
Kompatybilny model jednostki wewnętrznej
HES60X1i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
6,27
kW
Grzanie (A7/W35)
Pobór mocy
1,24
kW
Grzanie (A7/W35)
COP
5,01
Grzanie (A7/W45)
Wydajność
6,35
kW
Grzanie (A7/W45)
Pobór mocy
1,65
kW
Grzanie (A7/W45)
COP
3,75
Grzanie (A7/W55)
Wydajność
6,15
kW
Grzanie (A7/W55)
Pobór mocy
2
kW
Grzanie (A7/W55)
COP
3
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
6,71
kW
Chłodzenie (A35/W18)
Pobór mocy
1,34
kW
Chłodzenie (A35/W18)
EER
4,9
Chłodzenie (A35/W7)
Wydajność
7,13
kW
Chłodzenie (A35/W7)
Pobór mocy
2,33
kW
Chłodzenie (A35/W7)
EER
3
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,95
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
6,80
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
194,8
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
2841
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,52
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
5,6
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
138,5
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
3270
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,07
SEER
TWW przy 18⁰C
7,8
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B16
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,65
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,11375
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38 (L-15)
g/m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
45
dB(A)
Poziom mocy akustycznej
58
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
993 × 421 × 804
mm
Wymiary brutto
(S×G×W)
1022 × 480 × 835
mm
Waga netto / Waga brutto
59,5 / 63
kg
Rozstaw mocowań
(S×G)
607 × 390
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie
-5~43
⁰C
Zakres pracy na zewnątrz
Grzanie
-25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
HEATMI SPLIT IDU
KODY EAN:
JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602382
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES80X13i
Kompatybilny model jednostki zewnętrznej
HES80X1o
Tryby pracy
grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f / 380-415~50, 3f
V-Hz, Ø
Pobór mocy
9100
W
Prąd pracy
13,1
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
42
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f / 380-415~50, 3f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
3
szt.
Grzałka elektryczna
Moc
9
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
420 × 270 × 790
mm
Wymiary brutto
(S×G×W)
530 × 355 × 1035
mm
Waga netto / Waga brutto
39,5 / 44,5
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1''
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
2,4
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
14,2
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Ф9,52 / Ф15,9
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
HEATMI SPLIT ODU
KODY EAN:
JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602351
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES80X1o
Kompatybilny model jednostki wewnętrznej
HES80X13i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
8
kW
Grzanie (A7/W35)
Pobór mocy
1,6
kW
Grzanie (A7/W35)
COP
5
Grzanie (A7/W45)
Wydajność
8
kW
Grzanie (A7/W45)
Pobór mocy
2,11
kW
Grzanie (A7/W45)
COP
3,8
Grzanie (A7/W55)
Wydajność
7,4
kW
Grzanie (A7/W55)
Pobór mocy
2,38
kW
Grzanie (A7/W55)
COP
3,11
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
8
kW
Chłodzenie (A35/W18)
Pobór mocy
1,67
kW
Chłodzenie (A35/W18)
EER
4,8
Chłodzenie (A35/W7)
Wydajność
7
kW
Chłodzenie (A35/W7)
Pobór mocy
2,14
kW
Chłodzenie (A35/W7)
EER
3,27
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,9
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
8,00
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
192,7
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
3404
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,44
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
7,0
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
135,6
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
4205
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,54
SEER
TWW przy 18⁰C
8,5
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B20
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,65
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,11375
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38 (L-15)
g/m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 4
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
47
dB(A)
Poziom mocy akustycznej
60
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
993 × 421 × 804
mm
Wymiary brutto
(S×G×W)
1022 × 480 × 835
mm
Waga netto / Waga brutto
59,5 / 63
kg
Rozstaw mocowań
(S×G)
607 × 390
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie
-5~43
⁰C
Zakres pracy na zewnątrz
Grzanie
-25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.
HEATMI SPLIT IDU
KODY EAN:
JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602399
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES100X13i
Kompatybilny model jednostki zewnętrznej
HES100X1o
Tryby pracy
grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f / 380-415~50, 3f
V-Hz, Ø
Pobór mocy
9100
W
Prąd pracy
13,1
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
42
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f / 380-415~50, 3f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
3
szt.
Grzałka elektryczna
Moc
9
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
420 × 270 × 790
mm
Wymiary brutto
(S×G×W)
530 × 355 × 1035
mm
Waga netto / Waga brutto
39,5 / 44,5
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1''
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
2,4
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
14,2
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Ф9,52 / Ф15,9
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
HEATMI SPLIT ODU
KODY EAN:
JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602368
SPECYFIKACJA TECHNICZNA:
MODEL
Typ
HES100X1o
Kompatybilny model jednostki wewnętrznej
HES100X13i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
9,5
kW
Grzanie (A7/W35)
Pobór mocy
1,98
kW
Grzanie (A7/W35)
COP
4,8
Grzanie (A7/W45)
Wydajność
9,5
kW
Grzanie (A7/W45)
Pobór mocy
2,6
kW
Grzanie (A7/W45)
COP
3,65
Grzanie (A7/W55)
Wydajność
9
kW
Grzanie (A7/W55)
Pobór mocy
3
kW
Grzanie (A7/W55)
COP
3
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
9,5
kW
Chłodzenie (A35/W18)
Pobór mocy
2,07
kW
Chłodzenie (A35/W18)
EER
4,6
Chłodzenie (A35/W7)
Wydajność
8
kW
Chłodzenie (A35/W7)
Pobór mocy
2,53
kW
Chłodzenie (A35/W7)
EER
3,16
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,87
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
9,00
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
191,7
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
3791
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,41
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
8,0
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
133,4
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
4895
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,68
SEER
TWW przy 18⁰C
8,34
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B20
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,65
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,11375
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38 (L-15)
g/m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 4
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
50
dB(A)
Poziom mocy akustycznej
61
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
993 × 421 × 804
mm
Wymiary brutto
(S×G×W)
1022 × 480 × 835
mm
Waga netto / Waga brutto
59,5 / 63
kg
Rozstaw mocowań
(S×G)
607 × 390
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie
-5~43
⁰C
Zakres pracy na zewnątrz
Grzanie
-25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
