Pompa ciepła Rotenso
Aquami All in Split

Nowość w ofercie Rotenso pompy ciepła powietrze-woda typu all in one powstały w odpowiedzi na potrzeby rynku wynikające ze zmieniających się trendów w budownictwie mieszkaniowym wymagających kompaktowych urządzeń, które można zaaranżować w pomieszczeniach mieszkalnych.

Rotenso All in Split, podobnie jak pompa typu split, składa się z jednostki zewnętrznej oraz jednostki wewnętrznej. W pompie ciepła All in Split jednostka wewnętrzna czyli tzw. moduł hydrauliczny nazywany także hydrobxem został zintegrowany ze zbiornikiem ciepłej wody użytkowej (CWU). Całość tj. hydrobox oraz zbiornik CUW zamknięty w jednej obudowie tworzy kompaktowy i estetyczny moduł wewnętrzny wyglądem zbliżony do lodówki, który użytkownik może zabudować w przedpokoju, lub ustawić w pralni czy kuchni w sąsiedztwie innych sprzętów AGD.

W ten sposób pompa ciepła All in Split jest idealnym rozwiązaniem dla budynków mieszkalnych o niewielkim metrażu, które nie posiadają oddzielnej kotłowni. W pompach ciepła Rotenso All in Split. zawór trójdrogowy tj. przełączający ogrzewanie wody pomiędzy CO i CWU został wbudowany w hydroboxie. Zaletą takiego rozwiązania jest szybsza instalacja. Połączenie chłodnicze pomiędzy jednostką zewnętrzną i wewnętrzną jest odporne na zamarzanie, nawet podczas długotrwałego braku zasilania. Nowoczesna konstrukcja oraz wysoka efektywność pracy w niskich temperaturach sprawiają, że pompy Rotenso Aquami są idealnym rozwiązaniem do ogrzewania domów, sklepów, lokali usługowych oraz biur.

  • Moc grzewcza nominalna: 4 / 6 / 8 / 10 / 12 / 14 / 16 kW
  • Klasa energetyczna: A+++ (dla 35°C) / A++ (dla 55°C)
  • Współczynnik COP: do 5,2
  • Praca w ekstremalnych warunkach do – 25°C
  • Max temperatura wody w trybie grzania: 65°C
  • Max temperatura wody w trybie CWU: 60°C
  • Niezależne sterowanie dwoma obiegami grzewczymi
  • Elastyczna moc grzałki elektrycznej 3 kW lub 9kW (3+3+3)
  • Grzałka tacy ociekowej i karteru sprężarki
  • Certyfikat: SG Ready, Keymark
  • Gwarancja 5 lat -> poznaj warunki gwarancji

Gdzie kupićZapytaj o produkt

Kategorie: ,

Cechy produktu

Wybrane atuty


Zintegrowany
zbiornik CWU

Więcej


Wbudowany
moduł WiFi

Więcej


Temperatura wody zasilania 65°C

Więcej


Zbiornik
ze stali nierdzewnej

Więcej


Zakres pracy do -25°C

Więcej

Sterowanie przez
aplikację mobilną

Więcej

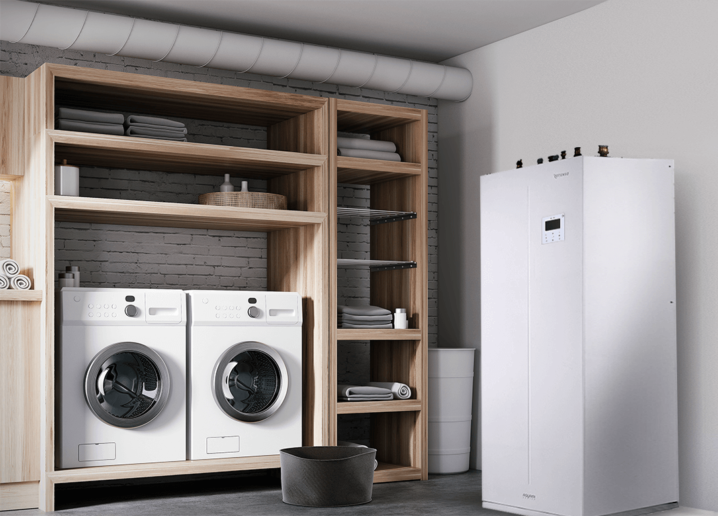

Zintegrowany
zbiornik CWU

Specyficzna konstrukcja jednostki wewnętrznej polega na zintegrowaniu modułu hydraulicznego ze zbiornikiem ciepłej wody użytkowej (CWU). Całość tj. hydrobox oraz zbiornik CUW zamknięty w jednej obudowie tworzy estetyczny i kompaktowy moduł wewnętrzny będący idealnym rozwiązaniem dla budynków mieszkalnych o niewielkim metrażu, które nie posiadają oddzielnej kotłowni.

Zdalne sterowanie

Wbudowany moduł WiFi

Rotenso Aquami Split oferuje możliwość sterowania pompą zarówno z poziomu sterownika przewodowego jak również z poziomu aplikacji mobilnej iLetComfort. Niezależnie czy przebywasz w domu czy też jesteś poza nim.

Funkcja modułu WiFi to dodatkowa cecha produktu, aplikacja dostarczana jest przez zewnętrzny podmiot (dewelopera).

Temperatura wody zasilania to 65°C

Gdy wykorzystujesz pompę ciepła do ogrzewania pomieszczeń grzejnikami, konieczna jest możliwość przygotowania wody do zasilania instalacji o wyższej temperaturze.
Pompy Rotenso Aquami umożliwiają przygotowanie wody nawet o temp. 65°C

Inox tank

Zbiornik
ze stali nierdzewnej

Jakość komponentów i rozwiązań gwarantujących wieloletnią, bezawaryjną pracę to m.in.  zbiornik CWU wykonany ze stali nierdzewnej. Odporny na korozję zbiornik, dzięki wysokiej jakości materiału nie posiada anod magnezowych podlegających regularnym wymianom, co przekłada się na komfort użytkowania.

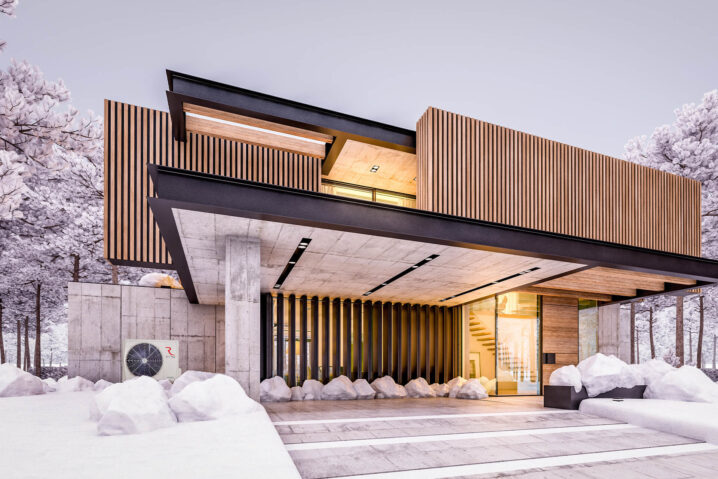

Realizacja funkcji grzania przy -25°C

Pompy są przygotowane do sprawnej pracy nawet przy ekstremalnych temperaturach zewnętrznych, nawet do – 25°C.
Podczas mroźnej zimy gwarantują przygotowanie ciepłej wody do zasilania CO i CWU.

Sterowanie przez
aplikację mobilną

Urządzeniem Rotenso Aquami All in Split możesz sterować za pomocą tabletu lub smartfona zarówno w domu, jak i poza nim.

Funkcja modułu WiFi to dodatkowa cecha produktu, aplikacja dostarczana jest przez zewnętrzny podmiot (dewelopera).

5 lat Gwarancji

Wszystkie pompy ciepła są objęte, pełną 5 letnią gwarancją. Wysoka jakość wykonania pozwoli Ci cieszyć się niezawodnością pompy przez długie lata.

Sprawdź więcej

Cechy produktu

Inne atuty
Poziom efektywności
energetycznej: A+++ (35°C)
Poziom efektywności
energetycznej: A++ (55°C)
Maksymalny punkt
COP 5,00
Wbudowany
port USB
Dwie strefy
temperaturowe
Sterowanie
równoległe
Funkcja
Smart Grid
Sterownik przewodowy
w wielu językach
Sterownik z czujnikiem
temperatury
Wbudowany
moduł WIFI
Sterowanie poprzez
aplikację mobilną
Do 8 stref
temperaturowych
(opcja)
Sterowanie pogodowe
Grzałka tacy
ociekowej
Grzałka tacy
ociekowej
Grzałka karteru
sprężarki
Wbudowana grzałka
elektryczna 3kW
Cicha
praca
Max. temp. wody
zasilania to 65°C
Grzanie
przy -25°C
Sterowanie poprzez
aplikację mobilną
Wydajne
ogrzewanie
Licznik zużycia
energii
Długość instalacji
chłodniczej
Kompaktowe
wymiary jedn. wewn.
Łatwa instalacja
i konserwacja
Zintegrowany
zbiornik CWU
Zbiornik ze stali
nierdzewnej

Specyfikacja techniczna

Podstawowe parametry

ALL IN SPLIT IDU (AQS100T190X1i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602146

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T190X1i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f
V-Hz, Ø
Pobór mocy
3095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
1
szt.
Grzałka elektryczna
Moc
3
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1683
mm
Wymiary brutto
(S×G×W)
653×653×1900
mm
Waga netto / Waga brutto
139/154
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
190
il. × mm²

SPLIT IDU (AQS100T240X13i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602153

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T240X13i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Pobór mocy
9095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
3
szt.
Grzałka elektryczna
Moc
9 (3+3+3)
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1943
mm
Wymiary brutto
(S×G×W)
653×653×2160
mm
Waga netto / Waga brutto
156/171
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
240
il. × mm²

ALL IN SPLIT ODU (AQS40X1o)

KODY EAN:

JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567601071

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS40X1o
Kompatybilny model jednostki wewnętrznej
AQS60X13i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
4,25
kW
Grzanie (A7/W35)
Pobór mocy
0,82
kW
Grzanie (A7/W35)
COP
5,2
Grzanie (A7/W45)
Wydajność
4,35
kW
Grzanie (A7/W45)
Pobór mocy
1,14
kW
Grzanie (A7/W45)
COP
3,8
Grzanie (A7/W55)
Wydajność
4,4
kW
Grzanie (A7/W55)
Pobór mocy
1,49
kW
Grzanie (A7/W55)
COP
2,95
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
4,5
kW
Chłodzenie (A35/W18)
Pobór mocy
0,81
kW
Chłodzenie (A35/W18)
EER
5,55
Chłodzenie (A35/W7)
Wydajność
4,7
kW
Chłodzenie (A35/W7)
Pobór mocy
1,36
kW
Chłodzenie (A35/W7)
EER
3,45
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,85
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
5,5
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
191
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
2351
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,31
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
4,4
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
129,5
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
2742
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,99
SEER
TWW przy 18⁰C
7,77
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B16
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,5
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,02
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ6,35
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
20
g/m
Maksymalna różnica poziomów
Jednostka zewnętrzna powyżej wewnętrznej
20
m
Maksymalna różnica poziomów
Jednostka zewnętrzna poniżej wewnętrznej
20
m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
44
dB(A)
Poziom mocy akustycznej
56
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1008×426×712
mm
Wymiary brutto
(S×G×W)
1065×485×800
mm
Waga netto / Waga brutto
58/63,5
kg
Rozstaw mocowań
(S×G)
663×375
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~43 / -25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.

ALL IN SPLIT IDU (AQS100T190X1i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602146

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T190X1i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f
V-Hz, Ø
Pobór mocy
3095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
1
szt.
Grzałka elektryczna
Moc
3
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1683
mm
Wymiary brutto
(S×G×W)
653×653×1900
mm
Waga netto / Waga brutto
139/154
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
190
il. × mm²

ALL IN SPLIT IDU (AQS100T240X13i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602153

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T240X13i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Pobór mocy
9095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
3
szt.
Grzałka elektryczna
Moc
9 (3+3+3)
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1943
mm
Wymiary brutto
(S×G×W)
653×653×2160
mm
Waga netto / Waga brutto
156/171
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
240
il. × mm²

ALL IN SPLIT ODU (AQS60X1o)

KODY EAN:

JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602054

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS60X1o
Kompatybilny model jednostki wewnętrznej
AQS60X13i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
6,2
kW
Grzanie (A7/W35)
Pobór mocy
1,24
kW
Grzanie (A7/W35)
COP
5
Grzanie (A7/W45)
Wydajność
6,35
kW
Grzanie (A7/W45)
Pobór mocy
1,69
kW
Grzanie (A7/W45)
COP
3,75
Grzanie (A7/W55)
Wydajność
6
kW
Grzanie (A7/W55)
Pobór mocy
2
kW
Grzanie (A7/W55)
COP
3
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
6,55
kW
Chłodzenie (A35/W18)
Pobór mocy
1,34
kW
Chłodzenie (A35/W18)
EER
4,9
Chłodzenie (A35/W7)
Wydajność
7
kW
Chłodzenie (A35/W7)
Pobór mocy
2,33
kW
Chłodzenie (A35/W7)
EER
3
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,95
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
6,8
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
195
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
2845
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,52
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
5,7
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
137,9
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
3343
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,34
SEER
TWW przy 18⁰C
8,21
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B16
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,5
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,02
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ6,35
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
20
g/m
Maksymalna różnica poziomów
Jednostka zewnętrzna powyżej wewnętrznej
20
m
Maksymalna różnica poziomów
Jednostka zewnętrzna poniżej wewnętrznej
20
m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
45
dB(A)
Poziom mocy akustycznej
58
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1008×426×712
mm
Wymiary brutto
(S×G×W)
1065×485×800
mm
Waga netto / Waga brutto
58/63,5
kg
Rozstaw mocowań
(S×G)
663×375
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~43 / -25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.

ALL IN SPLIT IDU (AQS100T190X1i )

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602146

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T190X1i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f
V-Hz, Ø
Pobór mocy
3095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
1
szt.
Grzałka elektryczna
Moc
3
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1683
mm
Wymiary brutto
(S×G×W)
653×653×1900
mm
Waga netto / Waga brutto
139/154
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
190
il. × mm²

ALL IN SPLIT IDU (AQS100T240X13i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602153

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T240X13i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Pobór mocy
9095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
3
szt.
Grzałka elektryczna
Moc
9 (3+3+3)
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1943
mm
Wymiary brutto
(S×G×W)
653×653×2160
mm
Waga netto / Waga brutto
156/171
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
240
il. × mm²

SPLIT ODU (AQS80X1o)

KODY EAN:

JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602061

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS80X1o
Kompatybilny model jednostki wewnętrznej
AQS100X13i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
8,3
kW
Grzanie (A7/W35)
Pobór mocy
1,6
kW
Grzanie (A7/W35)
COP
5,2
Grzanie (A7/W45)
Wydajność
8,2
kW
Grzanie (A7/W45)
Pobór mocy
2,08
kW
Grzanie (A7/W45)
COP
3,95
Grzanie (A7/W55)
Wydajność
7,5
kW
Grzanie (A7/W55)
Pobór mocy
2,36
kW
Grzanie (A7/W55)
COP
3,18
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
8,4
kW
Chłodzenie (A35/W18)
Pobór mocy
1,66
kW
Chłodzenie (A35/W18)
EER
5,05
Chłodzenie (A35/W7)
Wydajność
7,4
kW
Chłodzenie (A35/W7)
Pobór mocy
2,19
kW
Chłodzenie (A35/W7)
EER
3,38
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
5,21
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
8,1
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
205,6
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
3218
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,36
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
6,6
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
131,6
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
4054
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,83
SEER
TWW przy 18⁰C
8,95
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B20
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,65
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,11
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38
g/m
Maksymalna różnica poziomów
Jednostka zewnętrzna powyżej wewnętrznej
20
m
Maksymalna różnica poziomów
Jednostka zewnętrzna poniżej wewnętrznej
20
m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 4
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
46
dB(A)
Poziom mocy akustycznej
59
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1118×523×865
mm
Wymiary brutto
(S×G×W)
1180×560×890
mm
Waga netto / Waga brutto
75/89
kg
Rozstaw mocowań
(S×G)
656×456
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~43 / -25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.

ALL IN SPLIT IDU (AQS100T190X1i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602146

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T190X1i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f
V-Hz, Ø
Pobór mocy
3095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
1
szt.
Grzałka elektryczna
Moc
3
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1683
mm
Wymiary brutto
(S×G×W)
653×653×1900
mm
Waga netto / Waga brutto
139/154
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
190
il. × mm²

ALL IN SPLIT ODU (AQS100T240X13i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602153

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100T240X13i
Kompatybilny model jednostki zewnętrznej
AQS40/60/80/100X1o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Pobór mocy
9095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
38(1) / 40(2)
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
3
szt.
Grzałka elektryczna
Moc
9 (3+3+3)
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
600×600×1943
mm
Wymiary brutto
(S×G×W)
653×653×2160
mm
Waga netto / Waga brutto
156/171
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
6
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Stal nierdzewna 316L
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
Pianka poliuretanowa, stal / biały
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
240
il. × mm²

SPLIT ODU (AQS100X1o)

KODY EAN:

JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602078

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS100X1o
Kompatybilny model jednostki wewnętrznej
AQS100X13i
ZASILANIE
Zasilanie
220-240~50, 1f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
10
kW
Grzanie (A7/W35)
Pobór mocy
2
kW
Grzanie (A7/W35)
COP
5
Grzanie (A7/W45)
Wydajność
10
kW
Grzanie (A7/W45)
Pobór mocy
2,63
kW
Grzanie (A7/W45)
COP
3,8
Grzanie (A7/W55)
Wydajność
9,5
kW
Grzanie (A7/W55)
Pobór mocy
3,06
kW
Grzanie (A7/W55)
COP
3,1
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
10
kW
Chłodzenie (A35/W18)
Pobór mocy
2,08
kW
Chłodzenie (A35/W18)
EER
4,8
Chłodzenie (A35/W7)
Wydajność
8,2
kW
Chłodzenie (A35/W7)
Pobór mocy
2,48
kW
Chłodzenie (A35/W7)
EER
3,3
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
5,19
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
9,2
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
204,8
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
3644
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,49
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
7,7
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
135,7
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
4567
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
5,98
SEER
TWW przy 18⁰C
8,78
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B20
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,65
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,11
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38
g/m
Maksymalna różnica poziomów
Jednostka zewnętrzna powyżej wewnętrznej
20
m
Maksymalna różnica poziomów
Jednostka zewnętrzna poniżej wewnętrznej
20
m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
3 × 4
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
49
dB(A)
Poziom mocy akustycznej
60
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1118×523×865
mm
Wymiary brutto
(S×G×W)
1180×560×890
mm
Waga netto / Waga brutto
75/86
kg
Rozstaw mocowań
(S×G)
656×456
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~43 / -25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.

ALL IN SPLIT IDU (AQS160T240X13i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN:

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
9 (3+3+3)
Kompatybilny model jednostki zewnętrznej
13,3
Tryby pracy
600×600×1943
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
653×653×2160
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
158/173
°C
Temperatura wody na wyjściu
CWU (zbiornik)
R1" zewnętrzny
°C
ZASILANIE / POBÓR MOCY
Zasilanie
0,3
V-Hz, Ø
Pobór mocy
Ф25
W
Prąd pracy
8
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
4,8
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
0,3
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
0,1
szt.
Grzałka elektryczna
Moc
Wymiennik płytowy
kW
Grzałka elektryczna
Maksymalny prąd roboczy
10
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
9
mm
Wymiary brutto
(S×G×W)
DC
mm
Waga netto / Waga brutto
Stal nierdzewna 316L
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
Pianka poliuretanowa, stal / biały
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
240
MPa
Obieg wodny
Odpływ skroplin
70
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
45
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
10
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
Φ9,52
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
Φ15,9
MPa
Obieg wodny
Wymiennik ciepła - typ
5 × 2,5
Obieg wodny
Wymiennik ciepła - przepływ minimalny
2 × 0,75 (ekranowany)
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
5905567602160
m
Obieg wodny
Typ pompy wody
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
il. × mm²

SPLIT ODU (AQS120X3o)

KODY EAN:

JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602085

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS120X3o
Kompatybilny model jednostki wewnętrznej
AQS160X13i
ZASILANIE
Zasilanie
380-420~50, 3f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
12,1
kW
Grzanie (A7/W35)
Pobór mocy
2,44
kW
Grzanie (A7/W35)
COP
4,95
Grzanie (A7/W45)
Wydajność
12,3
kW
Grzanie (A7/W45)
Pobór mocy
3,24
kW
Grzanie (A7/W45)
COP
3,8
Grzanie (A7/W55)
Wydajność
12
kW
Grzanie (A7/W55)
Pobór mocy
3,87
kW
Grzanie (A7/W55)
COP
3,1
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
12
kW
Chłodzenie (A35/W18)
Pobór mocy
3
kW
Chłodzenie (A35/W18)
EER
4
Chłodzenie (A35/W7)
Wydajność
11,6
kW
Chłodzenie (A35/W7)
Pobór mocy
4,22
kW
Chłodzenie (A35/W7)
EER
2,75
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,81
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
12
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
189,4
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
5152
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,45
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
11,6
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
135,1
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
6927
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,86
SEER
TWW przy 18⁰C
7,04
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B16
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,84
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,24
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38
g/m
Maksymalna różnica poziomów
Jednostka zewnętrzna powyżej wewnętrznej
20
m
Maksymalna różnica poziomów
Jednostka zewnętrzna poniżej wewnętrznej
20
m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
50
dB(A)
Poziom mocy akustycznej
64
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1118×523×865
mm
Wymiary brutto
(S×G×W)
1180×560×890
mm
Waga netto / Waga brutto
112/125,5
kg
Rozstaw mocowań
(S×G)
656×456
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~43 / -25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.

ALL IN SPLIT IDU (AQS160X13i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN: 5905567602139

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS160X13i
Kompatybilny model jednostki zewnętrznej
AQS120/140/160X3o
Tryby pracy
Grzanie i chłodzenie
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
5~25
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
25~65
°C
Temperatura wody na wyjściu
CWU (zbiornik)
30~60
°C
ZASILANIE / POBÓR MOCY
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Pobór mocy
9095
W
Prąd pracy
13,5
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
43
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
220-240~50, 1f / 380-420~50, 3f
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
3
szt.
Grzałka elektryczna
Moc
9 (3+3+3)
kW
Grzałka elektryczna
Maksymalny prąd roboczy
13,3
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
420 × 270 × 790
mm
Wymiary brutto
(S×G×W)
525 × 360 × 1050
mm
Waga netto / Waga brutto
39 / 45
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
R1" zewnętrzny
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
0,3
MPa
Obieg wodny
Odpływ skroplin
Ф25
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
8
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
4,8
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
0,3
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
0,1
MPa
Obieg wodny
Wymiennik ciepła - typ
Wymiennik płytowy
Obieg wodny
Wymiennik ciepła - przepływ minimalny
10
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
9
m
Obieg wodny
Typ pompy wody
DC inverter
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
Φ9,52 / Φ15,9
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²

SPLIT ODU (AQS140X3o)

KODY EAN:

JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602092

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS140X3o
Kompatybilny model jednostki wewnętrznej
AQS160X13i
ZASILANIE
Zasilanie
380-420~50, 3f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
14,5
kW
Grzanie (A7/W35)
Pobór mocy
3,09
kW
Grzanie (A7/W35)
COP
4,7
Grzanie (A7/W45)
Wydajność
14,2
kW
Grzanie (A7/W45)
Pobór mocy
3,89
kW
Grzanie (A7/W45)
COP
3,65
Grzanie (A7/W55)
Wydajność
13,8
kW
Grzanie (A7/W55)
Pobór mocy
4,6
kW
Grzanie (A7/W55)
COP
3
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
13,5
kW
Chłodzenie (A35/W18)
Pobór mocy
3,75
kW
Chłodzenie (A35/W18)
EER
3,6
Chłodzenie (A35/W7)
Wydajność
12,7
kW
Chłodzenie (A35/W7)
Pobór mocy
4,98
kW
Chłodzenie (A35/W7)
EER
2,55
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,72
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
13,7
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
185,7
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
6012
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,47
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
12,1
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
135,6
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
7202
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,83
SEER
TWW przy 18⁰C
6,85
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B16
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,84
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,24
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38
g/m
Maksymalna różnica poziomów
Jednostka zewnętrzna powyżej wewnętrznej
20
m
Maksymalna różnica poziomów
Jednostka zewnętrzna poniżej wewnętrznej
20
m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
51
dB(A)
Poziom mocy akustycznej
65
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1118×523×865
mm
Wymiary brutto
(S×G×W)
1180×560×890
mm
Waga netto / Waga brutto
112/125,5
kg
Rozstaw mocowań
(S×G)
656×456
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~43 / -25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.

ALL IN SPLIT IDU (AQS160T240X13i)

KODY EAN:

JEDNOSTKA WEWNĘTRZNA
EAN:

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
9 (3+3+3)
Kompatybilny model jednostki zewnętrznej
13,3
Tryby pracy
600×600×1943
TEMPERATURA WODY
Temperatura wody na wyjściu
Chłodzenie pomieszczeń
653×653×2160
°C
Temperatura wody na wyjściu
Ogrzewanie pomieszczeń
158/173
°C
Temperatura wody na wyjściu
CWU (zbiornik)
R1" zewnętrzny
°C
ZASILANIE / POBÓR MOCY
Zasilanie
0,3
V-Hz, Ø
Pobór mocy
Ф25
W
Prąd pracy
8
A
GŁOŚNOŚĆ
Poziom mocy akustycznej
4,8
dB
GRZAŁKA ELEKTRYCZNA
Grzałka elektryczna
Zasilanie
0,3
V-Hz, Ø
Grzałka elektryczna
Liczba stopni grzewczych
0,1
szt.
Grzałka elektryczna
Moc
Wymiennik płytowy
kW
Grzałka elektryczna
Maksymalny prąd roboczy
10
A
WYMIARY / WAGA
Wymiary netto
(S×G×W)
9
mm
Wymiary brutto
(S×G×W)
DC
mm
Waga netto / Waga brutto
Stal nierdzewna 316L
kg
OBIEG WODNY
Obieg wodny
Przyłącza wody
Pianka poliuretanowa, stal / biały
mm
Obieg wodny
Ciśnienie zaworu bezpieczeństwa
240
MPa
Obieg wodny
Odpływ skroplin
70
mm
Obieg wodny
Naczynie wzbiorcze - pojemność całkowita
45
l
Obieg wodny
Naczynie wzbiorcze - pojemność użytkowa
10
l
Obieg wodny
Naczynie wzbiorcze - ciśnienie maksymalne
Φ9,52
MPa
Obieg wodny
Naczynie wzbiorcze - ciśnienie wstępne
Φ15,9
MPa
Obieg wodny
Wymiennik ciepła - typ
5 × 2,5
Obieg wodny
Wymiennik ciepła - przepływ minimalny
2 × 0,75 (ekranowany)
l/min
Obieg wodny
Wysokość podnoszenia pompy wody
5905567602160
m
Obieg wodny
Typ pompy wody
OBIEG CHŁODNICZY
Obieg chłodniczy
Ciecz / Gaz
mm
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
il. × mm²

SPLIT ODU (AQS160X3o)

KODY EAN:

JEDNOSTKA ZEWNĘTRZNA
EAN: 5905567602108

SPECYFIKACJA TECHNICZNA:

MODEL
Typ
AQS160X3o
Kompatybilny model jednostki wewnętrznej
AQS160X13i
ZASILANIE
Zasilanie
380-420~50, 3f
(V-Hz, Ø)
GRZANIE
Grzanie (A7/W35)
Wydajność
16
kW
Grzanie (A7/W35)
Pobór mocy
3,56
kW
Grzanie (A7/W35)
COP
4,5
Grzanie (A7/W45)
Wydajność
16
kW
Grzanie (A7/W45)
Pobór mocy
4,44
kW
Grzanie (A7/W45)
COP
3,6
Grzanie (A7/W55)
Wydajność
16
kW
Grzanie (A7/W55)
Pobór mocy
5,52
kW
Grzanie (A7/W55)
COP
2,9
CHŁODZENIE
Chłodzenie (A35/W18)
Wydajność
14,9
kW
Chłodzenie (A35/W18)
Pobór mocy
4,38
kW
Chłodzenie (A35/W18)
EER
3,4
Chłodzenie (A35/W7)
Wydajność
14
kW
Chłodzenie (A35/W7)
Pobór mocy
5,71
kW
Chłodzenie (A35/W7)
EER
2,45
EFEKTYWNOŚĆ ENERGETYCZNA
Sezonowa efektywność energetyczna TWW przy 35⁰C
SCOP (1)
4,62
Sezonowa efektywność energetyczna TWW przy 35⁰C
Znamionowa moc grzewcza
15,2
kW
Sezonowa efektywność energetyczna TWW przy 35⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
181,7
%
Sezonowa efektywność energetyczna TWW przy 35⁰C
Roczne zużycie energii
6804
kWh
Sezonowa efektywność energetyczna TWW przy 35⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A+++
Sezonowa efektywność energetyczna TWW przy 55⁰C
SCOP (1)
3,41
Sezonowa efektywność energetyczna TWW przy 55⁰C
Znamionowa moc grzewcza
13
kW
Sezonowa efektywność energetyczna TWW przy 55⁰C
Sezonowy wskaźnik efektywności energetycznej (ηS)
133,2
%
Sezonowa efektywność energetyczna TWW przy 55⁰C
Roczne zużycie energii
7896
kWh
Sezonowa efektywność energetyczna TWW przy 55⁰C
Klasa sezonowej efektywności energetycznej ogrzewania pomieszczeń (1)
A++
SEER
SEER
TWW przy 7⁰C
4,67
SEER
TWW przy 18⁰C
6,71
ZABEZPIECZENIE PRĄDOWE
Minimalny prąd znamionowy wyłącznika nadmiarowo-prądowego
B16
A
SPRĘŻARKA
Sprężarka
Typ
Dwurotacyjna sprężarka DC
WENTYLATOR
Wentylator
Typ
Bezszczotkowy DC
Wentylator
Ilość
1
CZYNNIK CHŁODNICZY
Czynnik chłodniczy
Typ
R32
Czynnik chłodniczy
GWP
675
Czynnik chłodniczy
Ilość [do 15 mb]
1,84
kg
Czynnik chłodniczy
Ilość [do 15 mb]
1,24
TCO2eq
PRZYŁĄCZA
Przyłącza rur
Ciecz
Φ9,52
mm
Przyłącza rur
Gaz
Φ15,9
mm
Przyłącza rur
Minimalna długość instalacji
2
m
Przyłącza rur
Maksymalna długość instalacji
30
m
Przyłącza rur
Dodatkowa ilość czynnika powyżej 15 mb
38
g/m
Maksymalna różnica poziomów
Jednostka zewnętrzna powyżej wewnętrznej
20
m
Maksymalna różnica poziomów
Jednostka zewnętrzna poniżej wewnętrznej
20
m
PRZEWODY
Ilość żył oraz minimalny przekrój przewodu zasilającego
5 × 2,5
il. × mm²
Przewody sterujące
Jednostka wewnętrzna - zewnętrzna
2 × 0,75 (ekranowany)
il. × mm²
AKUSTYKA
Poziom ciśnienia akustycznego
55
dB(A)
Poziom mocy akustycznej
68
dB(A)
WYMIARY / WAGA / ROZSTAW
Wymiary netto
(S×G×W)
1118×523×865
mm
Wymiary brutto
(S×G×W)
1180×560×890
mm
Waga netto / Waga brutto
112/125,5
kg
Rozstaw mocowań
(S×G)
656×456
mm
ZAKRES PRACY
Zakres pracy na zewnątrz
Chłodzenie / Grzanie
-5~43 / -25~35
⁰C
Zakres pracy na zewnątrz
CWU
-25~43
⁰C
UWAGI
CWU – ciepła woda użytkowa
TWW – temperatura wody na wyjściu
Poziom ciśnienia akustycznego jest mierzony w pozycji 1m przed urządzeniem i (1+H)/2m (gdzie H jest wysokością urządzenia) nad podłogą w pomieszczeniu pół-bezechowym.
Podczas pracy na miejscu montażu poziomy ciśnienia akustycznego mogą być wyższe w wyniku hałasu otoczenia.
Poziom ciśnienia akustycznego oraz poziom mocy akustycznej to maksymalna wartość testowana w trzech warunkach określonych w uwagach A7W35, ΔT=5; A7W45, ΔT=5; A7W55 ΔT=8; R.H. 85%.
Powyższe dane odnoszą się do norm: EN14511; EN14825; EN50564; EN12102; (UE) nr 811/2013; (UE) nr 813/2013; Dz.U. 2014 / C 207/02: 2014.
(1) Sezonowa klasa efektywności energetycznej mierzona w przeciętnych warunkach klimatycznych.

Pliki do pobrania

Materiały do pobrania

AQS100T190X1i

Deklaracja zgodności Etykieta energetyczna
DWG jednostka wewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS100T240X13i

Deklaracja zgodności Etykieta energetyczna
DWG jednostka wewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS160T240X13i

Deklaracja zgodności DWG jednostka wewnętrzna
Karta produktu Instrukcja obsługi sterownika
Tabela wydajności Karta katalogowa
Etykieta energetyczna Karta gwarancyjna
Certyfikat Keymark

AQS40X1o

Deklaracja zgodności Etykieta energetyczna
DWG jednostka zewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS60X1o

Deklaracja zgodności Etykieta energetyczna
DWG jednostka zewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS80X1o

Deklaracja zgodności Etykieta energetyczna
DWG jednostka zewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS100X1o

Deklaracja zgodności Etykieta energetyczna
DWG jednostka zewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS120X3o

Deklaracja zgodności Etykieta energetyczna
DWG jednostka zewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS140X3o

Deklaracja zgodności Etykieta energetyczna
DWG jednostka zewnętrzna Karta produktu
Instrukcja obsługi sterownika Tabela wydajności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

AQS160X3o

Karta produktu Tabela wydajności
Instrukcja obsługi sterownika DWG jednostka zewnętrzna
Etykieta energetyczna Deklaracja zgodności
Karta katalogowa Karta gwarancyjna
Certyfikat Keymark

Aplikacja mobilna

Aplikacja iLetComfort

Pobierz aplikację i steruj wygodnie swoim urządzeniem.





Polecane produkty
